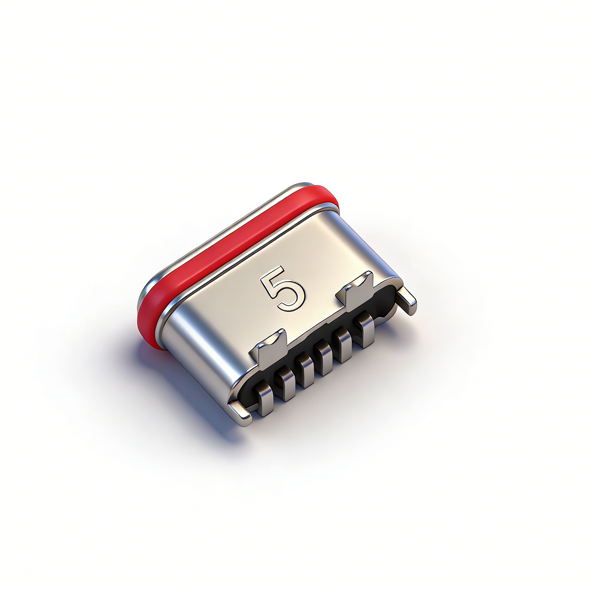

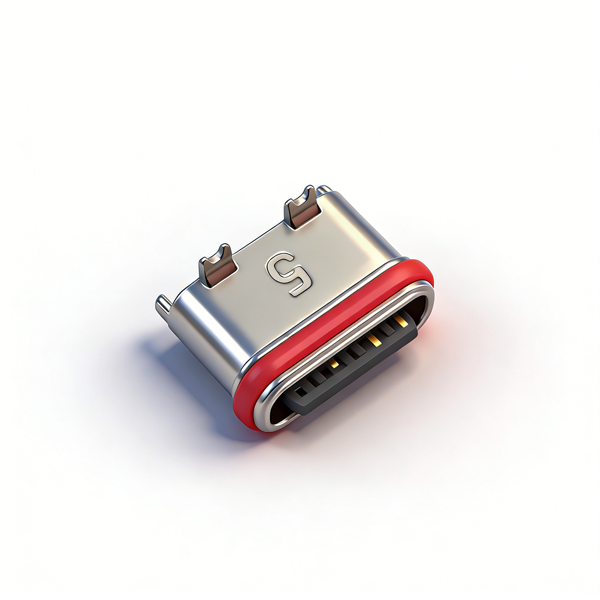

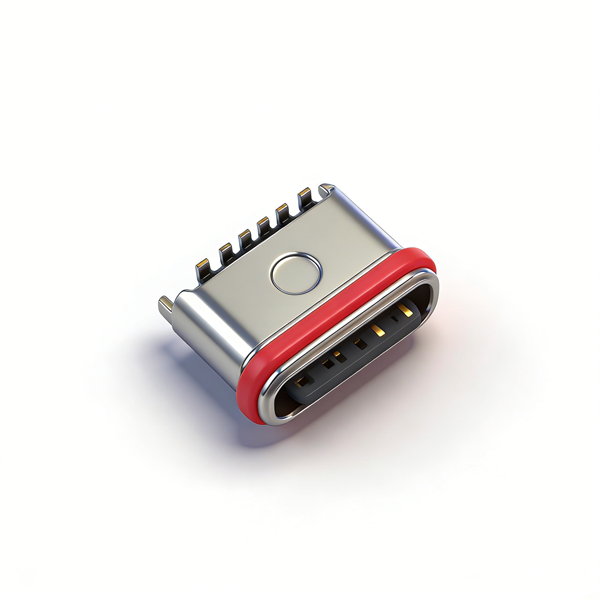

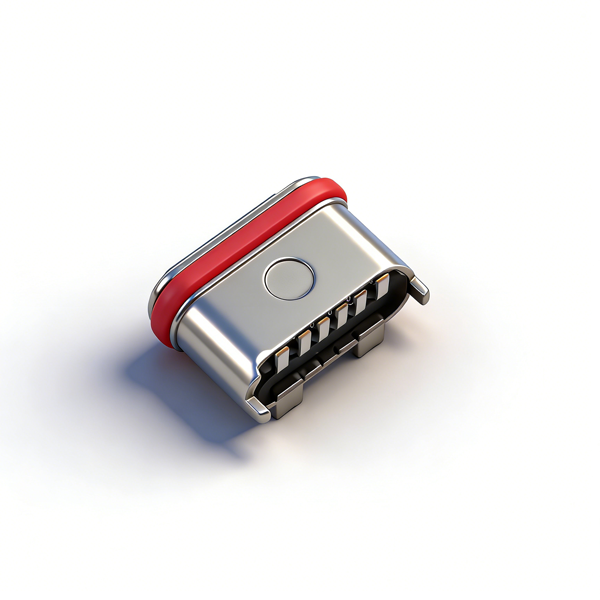

A04W0601A 防水TYPE C母座6PIN 立式两脚插板SMT L=7.1 舌片外露 带贴板脚 锌合金 IPX7

防水性能核心管控规范：本产品为IP67/IPX7级防水专用TYPE-C母座，真空包装拆封后必须在8小时内完成SMT贴片与装配，严禁长时间裸露存放导致防水密封件吸潮、老化，造成防水性能衰减；装配时需严格按照图纸规格安装红色硅胶防水圈，确保胶圈完整无破损、无扭曲、无压缩过度，密封面与壳体贴合紧密无错位；成品装配完成后，需执行1米水深30分钟的防水密封性测试，确认无渗漏后方可投入使用，严禁防水结构装配不到位、密封件受损的产品装机使用。

真空包装与编带载带防护规范：产品采用单盘真空密封包装，运输、仓储、生产周转全过程中，严禁重压、摔落、剧烈撞击编带卷盘，禁止堆叠挤压导致载带变形、产品脱落、引脚弯折受损；编带开封后，需避免拉扯、过度弯折载带，载带剥离角度必须严格控制在165°-180°范围内；全自动贴片机上料时，需精准控制吸嘴位置与吸附力度，避开产品功能区与引脚，防止吸嘴压力过大导致产品变形、引脚偏移、防水结构受损，影响贴装精度与产品性能。

立式SMT贴装与焊接工艺规范：PCB焊盘尺寸、插板孔径、定位孔位需严格按照图纸推荐的PCB布局设计，立式安装无需PCB开槽，确保产品贴装后与PCB板面垂直平齐、无翘曲、无偏移；SMT贴装时，需保证两脚插板与PCB插板孔精准对位，贴板脚与对应焊盘完全贴合，避免贴装偏移、引脚弯折、焊盘虚焊、假焊；回流焊峰值温度需严格控制在260℃±5℃，高温峰值停留时间不得超过10秒，防止PA9T/PA46耐高温塑料壳体受热形变、不锈钢外罩镀层氧化、接触端子镀金层损坏，导致产品电气性能与防水效果失效。

PCB布局与设备壳体适配要求：PCB板布局需严格匹配产品图纸尺寸，预留充足的立式安装空间与公头插拔操作空间，避免产品与周边电子元器件、设备壳体、PCB板发生物理干涉；推荐PCB布局未注公差控制在±0.05mm以内，保障立式贴装的精准度、焊接牢固度与量产良率；设备面板开孔需严格匹配公头插入尺寸与产品6.8mm总长规格，机壳厚度设计需与产品尺寸适配，避免公头插拔时发生干涉，造成接口损坏、防水结构松动。

插拔操作与日常使用规范：产品插拔使用时，需保持TYPE-C公头与母座水平对齐，沿轴向均匀施力插拔，严禁暴力插拔、斜向插拔、晃动插拔、横向掰扯接口，防止立式安装的引脚弯折、壳体开裂、内部接触件移位、防水密封结构松动，避免产品电气性能、防水性能与使用寿命受损；禁止使用非标准、变形损坏、带有异物的公头进行插拔，防止刮损接触端子镀金层、损坏接口内部结构。

仓储环境与储存时效规范：产品未开封时，需储存在干燥、无尘、无腐蚀性气体、无强紫外线直射的环境中，储存温度控制在5℃~35℃，相对湿度≤75%；避免长期暴露在高温、高湿、酸碱腐蚀、盐雾环境中，防止塑料壳体老化、硅胶防水圈失去弹性、金属镀层氧化、密封性能衰减；未开封产品需在保质期内使用，真空包装一旦开封，必须在8小时内完成全部贴片工序。

产品选型与适配应用规范：本产品为6PIN精简功能型立式防水TYPE-C母座，额定电流3.0A，仅适配快充供电与基础CC协议通信场景，不支持高速数据传输、音视频输出等扩展功能；需根据设备壳体厚度、立式安装空间、防水等级、电流需求进行选型，仅可与标准TYPE-C公头配套使用，禁止与非标准、非标定制、尺寸不匹配的公头/设备装配使用，防止接口安装不到位、结构损坏、防水失效、电气接触不良等问题。

运输周转与防静电防护规范：产品运输与生产周转过程中，需保持原真空包装完整，做好缓冲防护，禁止剧烈撞击、挤压、跌落卷盘；全程需做好防静电保护，操作人员需佩戴防静电手环、使用防静电设备，禁止徒手直接接触产品引脚与接触端子，避免静电击穿损坏接口内部接触件与金属镀层，造成产品电气性能失效。
