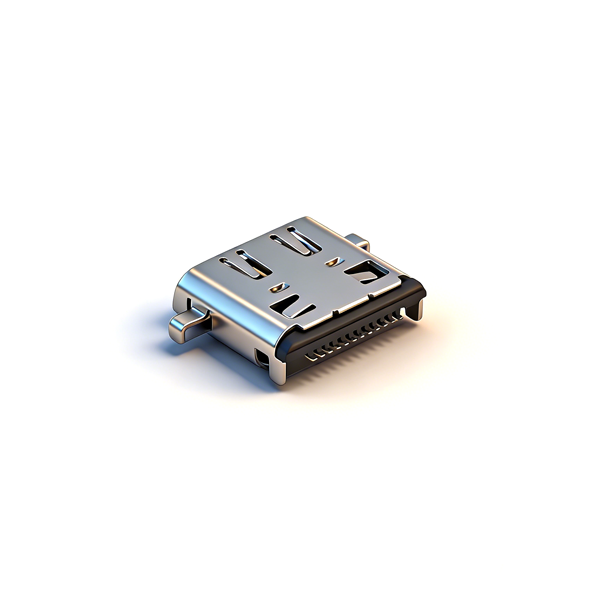

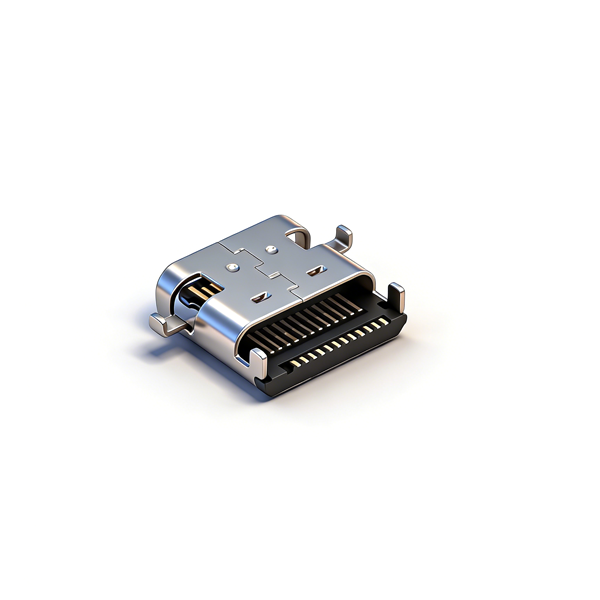

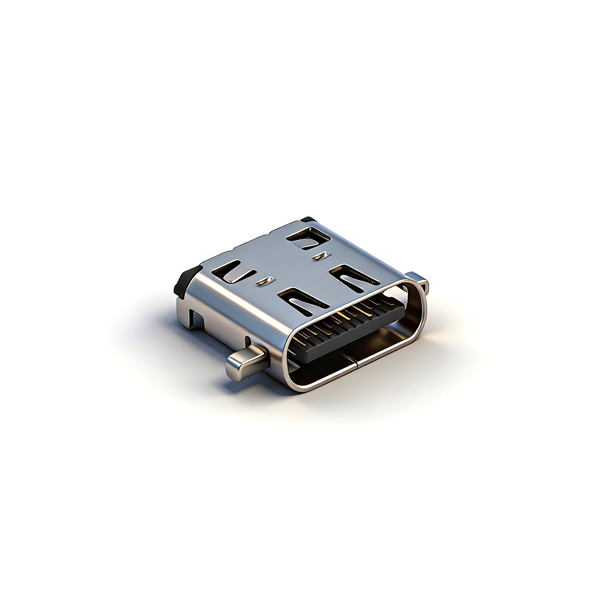

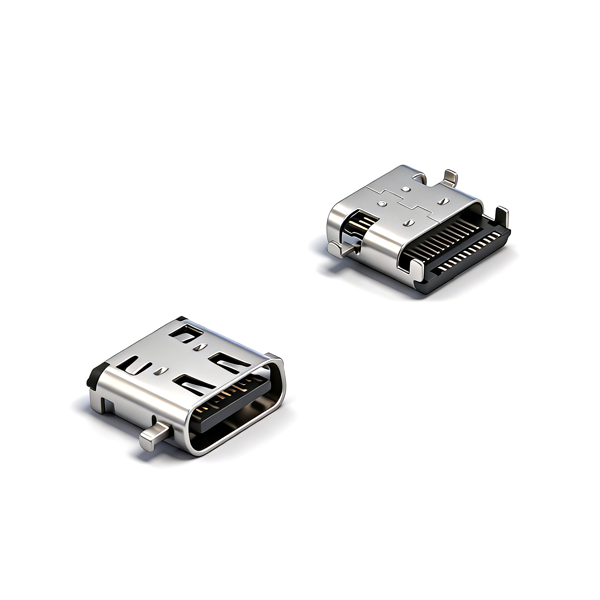

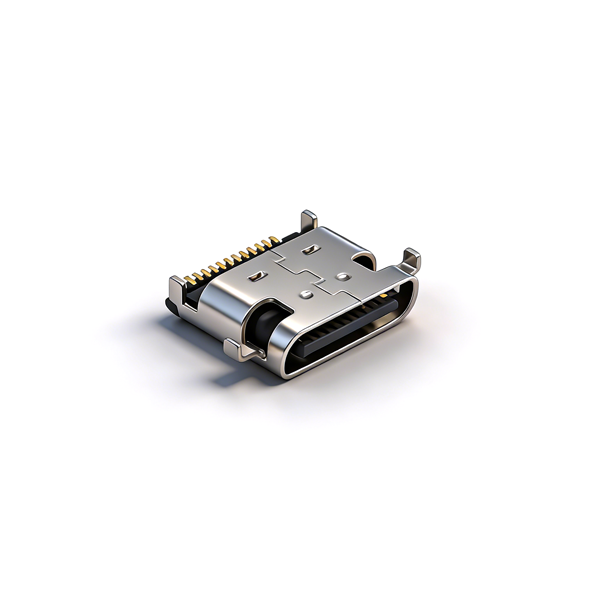

C392406A TYPE C母座24PIN 沉板1.45 四脚插板SMT+SMT L=8.55 单壳 斜边

沉板1.45mm四脚插板焊接规范：PCB板需预先开设1.45mm深度的沉板槽与对应四脚插板通孔，槽深与孔径公差需严格控制在±0.05mm以内；板上安装需确保四脚完全插入PCB通孔，产品沉板部分与PCB板面完全贴合无翘曲；先完成DIP波峰焊再进行SMT回流焊，控制温度曲线防止塑料壳体受热变形、金属镀层氧化。

单壳斜边无柱有弹结构防护规范：本产品采用单壳斜边无柱有弹结构，弹性接触件较为精密，生产与使用过程中需避免剧烈撞击、挤压、跌落，防止弹性件变形失效、外壳变形；禁止用硬物敲击、撬动产品外壳与内部接触件。

超短尺寸安装空间预留要求：本产品总长仅8.55mm，PCB板需预留对应尺寸的安装区域与沉板槽，同时PCB板上方需预留充足的公头插拔操作空间，避免产品与周边电子元器件、设备壳体发生物理干涉；设备壳体开孔需严格匹配公头插入尺寸。

24PIN全功能接口使用规范：本产品为24PIN全功能TYPE-C母座，支持USB3.1高速数据传输与4K音视频输出，使用时需匹配对应规格的TYPE-C公头与线材，确保高速信号传输质量；避免使用非标准线材导致信号干扰、传输速率下降或协议识别失败。

PCB布局与高速信号走线要求：PCB板沉板槽尺寸、四脚插板孔径需严格按照产品图纸设计，推荐PCB布局公差控制在±0.02mm以内；高速信号走线需按照USB3.1规范进行阻抗匹配设计，差分对走线需等长、等距，避免信号衰减与串扰。

插拔与使用规范：产品插拔时需保持公头与母座水平对齐，沿轴向均匀施力，禁止暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止弹性接触件变形、引脚弯折、内部结构损坏；禁止使用非标准、损坏变形、带异物的公头进行插拔。

全镀金端子防护注意事项：产品端子接触区与焊接区均采用镀金工艺，易受尖锐物体刮损，生产与使用过程中需避免硬物接触镀层表面；禁止在酸碱、盐雾等腐蚀性环境中长期裸露存放，防止镀层氧化、腐蚀，影响电气接触性能。

大卷装编带与自动化上料规范：本产品采用1000PCS/卷大卷编带包装，全自动贴片机上料时需严格控制吸嘴位置与吸力，避免吸嘴压力过大导致产品变形、引脚偏移；卷带运输过程中需确保包装完好，防止卷带散开、产品损坏。

环境与储存要求：产品需储存在干燥、无尘、无腐蚀性气体的环境中，储存温度控制在-40℃~+85℃，相对湿度≤75%；产品开封后需尽快使用，避免长期裸露存放导致氧化受潮，影响电气接触性能与结构强度。

适配与选型规范：本产品为24PIN沉板1.45mm四脚插板SMT+SMT单壳斜边无柱有弹TYPE-C母座，仅可与匹配的标准TYPE-C公头配套使用；选型时需根据设备PCB厚度、沉板深度、安装空间、功能需求进行选择，优先用于PCB空间紧张的小型智能设备与便携数码产品。
