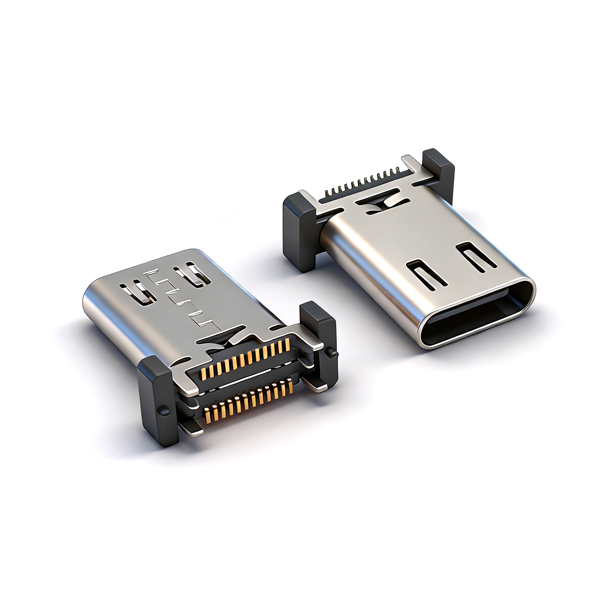

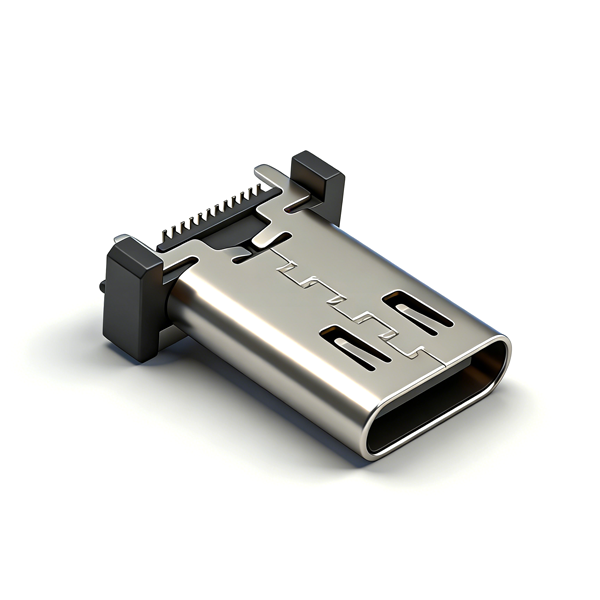

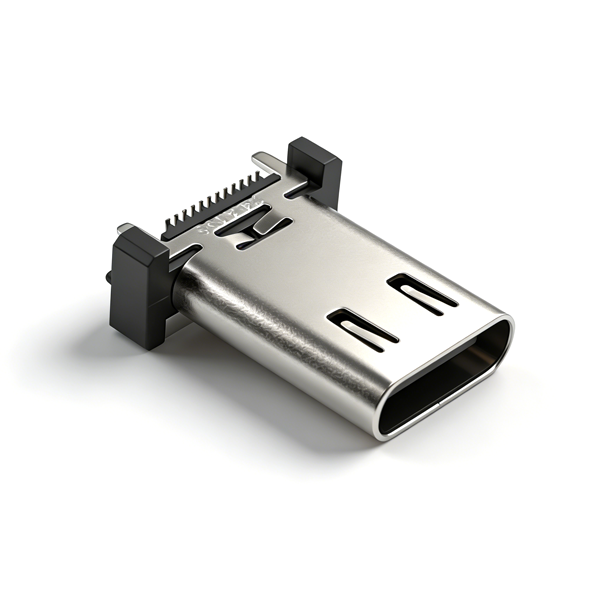

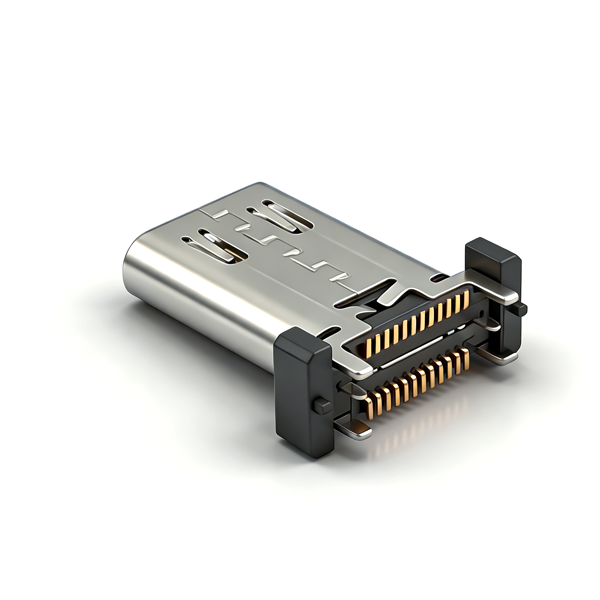

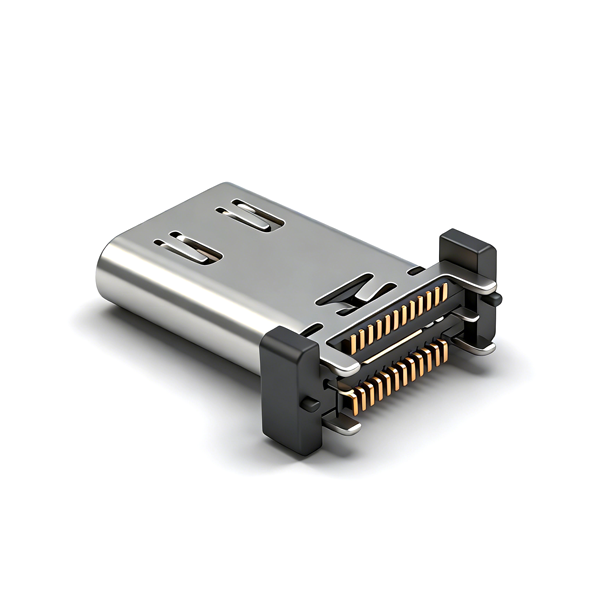

A032403A TYPE C母座24PIN 立式四脚插板SMT L=10.0/10.5/11.5/12.0/12.4/13.0/13.5/14.5/15.0

立式四脚插板SMT贴装与焊接规范：PCB板焊盘尺寸、插板孔径、定位孔位置需严格按照图纸推荐的PCB布局设计，板上安装需确保四脚插板与PCB插板孔精准对位，确保产品安装后垂直于PCB板面、无倾斜、无偏移；SMT贴装时，需保证四脚插板完全插入孔位，贴板脚与焊盘完全贴合，避免贴装偏移、引脚弯折、焊盘虚焊；回流焊峰值温度需严格控制在260℃±5℃范围内，高温停留时间不得超过10秒，防止塑料壳体受热变形、金属镀层氧化、引脚接触件镀金层损坏。

24PIN全功能接口使用规范：本产品为24PIN全功能TYPE-C母座，支持USB3.1高速数据传输与音视频输出，使用时需匹配对应规格的TYPE-C公头与线材，确保高速信号传输质量；避免使用非标准线材导致信号干扰、传输速率下降或协议识别失败。

超宽温环境使用注意事项：本产品可在-40℃~+85℃环境下工作，在极端低温或高温环境中使用时，需确保设备整体散热与保温设计合理，避免温度骤变导致产品结构应力变化、焊接点开裂。

PCB布局与设备适配要求：PCB板焊盘尺寸、插板孔径需严格按照产品图纸设计，预留充足的立式安装空间、公头插拔操作空间，避免产品与周边电子元器件、设备壳体发生物理干涉；推荐PCB布局公差控制在±0.05mm以内，保障立式插板贴装的精准度与焊接牢固度；设备壳体开孔需严格匹配公头插入尺寸与产品立式安装高度，避免插拔时干涉损坏接口。

插拔与使用规范：产品插拔时需保持公头与母座水平对齐，沿轴向均匀施力，禁止暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止立式接口引脚弯折、壳体开裂、内部接触件损坏；禁止使用非标准、损坏变形、带异物的公头进行插拔，防止接口内部结构受损、接触件镀金层刮损。

编带包装与自动化上料规范：本产品采用编带卷装，2560PCS/卷，载带剥离角度需控制在165°~180°范围内，全自动贴片机上料时需严格控制吸嘴位置与吸力，避免吸嘴压力过大导致立式产品倾倒、引脚偏移；编带开封后需避免拉扯、弯折载带，防止剥离力异常、产品脱落、引脚损坏。

环境与储存要求：产品需储存在干燥、无尘、无腐蚀性气体的环境中，避免长期暴露在高温、高湿、盐雾环境中，防止金属镀层氧化、腐蚀；产品开封后需尽快使用，避免长期裸露存放影响电气接触性能与镀层防护效果。

适配与选型规范：本产品为24PIN立式四脚插板TYPE-C母座，总长13.5mm，仅可与匹配的标准TYPE-C公头配套使用；选型时需根据设备安装空间、功能需求、工作环境温度进行选择，禁止与非标准、尺寸不匹配的公头/设备装配使用。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落卷盘，防止载带变形、立式产品倾倒、引脚弯折变形；纸箱堆叠时需按照8盘/层的规范操作，避免重压导致卷盘变形、产品损坏；周转过程中需做好防静电保护。
