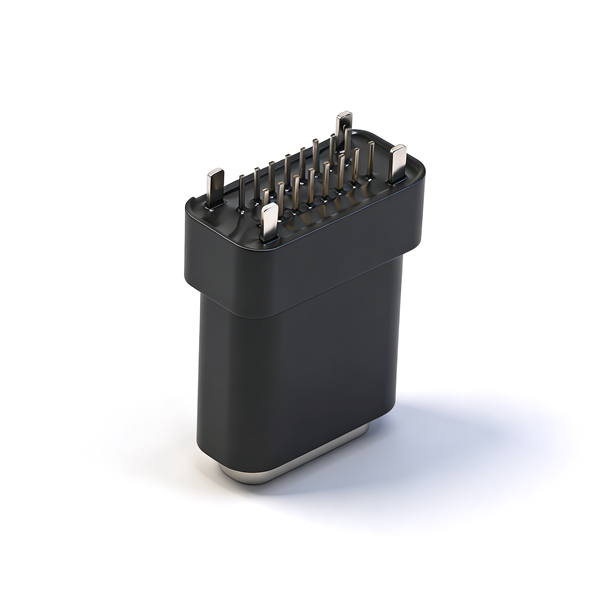

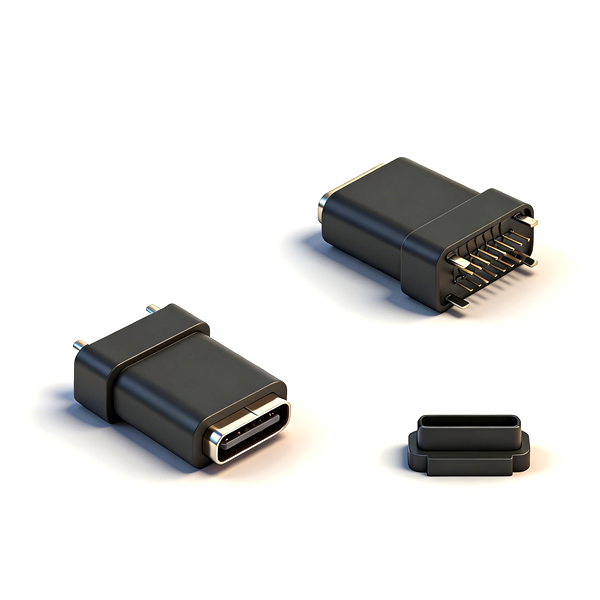

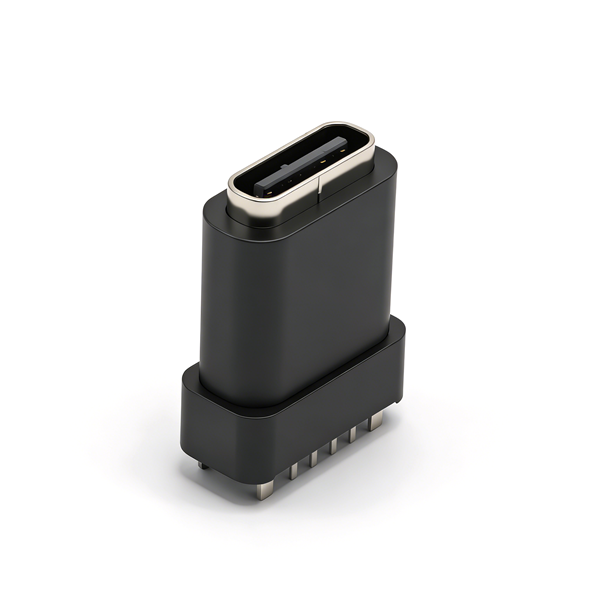

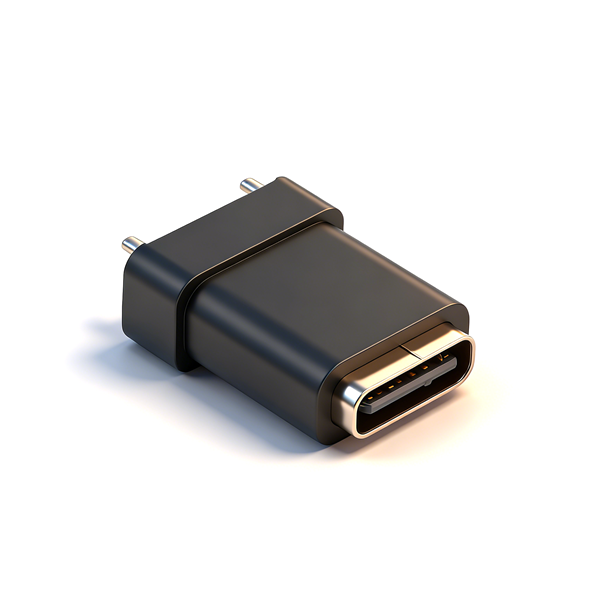

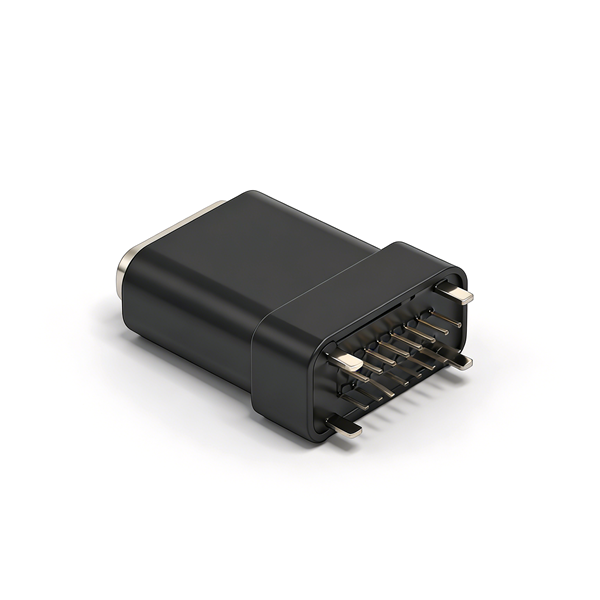

C10W1605A 防水TYPE C母座16PIN 立式四脚插板DIP 点胶 L=13.3/14.0/15.3/17.8/18.8

点胶防水结构是核心，必须全程保护点胶面：产品底部黑色环氧树脂点胶层为IP67防水的核心屏障，运输、储存、周转、生产全过程严禁刮擦、磕碰、刺穿、挤压点胶面，严禁用尖锐物品接触点胶区域；装配时需正确安装定制专用防水圈，确保防水圈无破损、无扭曲、无压缩过度，密封面与壳体贴合紧密无间隙，装配完成后必须进行1米水深30分钟防水密封性测试。

四脚插板DIP焊接必须精准对位且焊接饱满：PCB插板孔的尺寸、位置、孔径必须严格按照产品图纸设计，确保四脚完全垂直插入PCB孔内，无倾斜、无卡滞；焊接时需保证四脚焊点饱满、无虚焊、无假焊、无连锡、无漏焊，焊锡需完全包裹引脚；焊接过程中避免高温长时间烘烤点胶面，防止环氧树脂受热老化开裂导致防水失效。

波峰焊温度曲线必须严格管控：波峰焊预热温度控制在150℃~180℃，预热时间60~90秒；焊接峰值温度控制在260±5℃，焊接时间严格控制在5±0.5秒；严禁超过265℃或焊接时间超过10秒，防止LCP胶芯受热变形、端子镀层损坏、环氧树脂防水层开裂、产品整体结构失效。

电镀层防护与盐雾环境定制要求：避免硬物刮擦外壳与端子的电镀层，防止镀层脱落导致金属腐蚀；若产品用于海边、化工、高盐雾等特殊环境，下单时必须提前说明，定制更高等级的电镀厚度与盐雾测试标准（常规产品为24H中性盐雾）。

插拔操作必须规范，严禁暴力操作：TYPE-C公头必须与母座水平对齐插入，沿轴向均匀施力，禁止斜插、暴力插拔、晃动插拔、侧向掰扯接口，防止四脚插板变形、接触端子弯曲、点胶层开裂、防水圈移位、外壳损坏；禁止使用非标、变形、破损、带异物的公头进行插拔。

极端温度环境使用注意事项：产品可在-55℃~+80℃宽温环境下稳定工作，但需避免温度骤变（如从-55℃直接进入+80℃环境）导致的热胀冷缩应力，防止结构松动、焊点开裂、防水密封失效；长期在极限温度下使用需定期进行性能检测。

储存与周转环境必须符合要求：产品需储存在干燥、无尘、无腐蚀性气体、无强紫外线照射的环境中，储存温度控制在5℃~35℃，相对湿度≤75%；避免长期暴露在高温、高湿、酸碱腐蚀、盐雾环境中；周转过程中必须做好防静电保护，操作人员需佩戴防静电手环，禁止徒手直接接触端子与点胶面。

电镀规格可定制，下单需明确要求：端子与外壳的电镀厚度、盐雾等级、镀层材质可根据客户具体需求定制；下单时必须明确标注所有定制要求，避免因规格不符导致产品无法使用；常规产品按照文档标准规格生产。

PCB布局与设备壳体适配要求：PCB板焊盘尺寸、插板孔径、定位孔位置必须严格按照产品图纸设计，预留充足的立式安装空间与公头插拔操作空间，避免产品与周边电子元器件、设备壳体发生物理干涉；设备壳体开孔需严格匹配产品外形尺寸与公头插入尺寸，防止插拔时干涉损坏接口。

首件检验与FAI尺寸管控：批量生产前必须进行首件检验，重点检验标示"XX"的关键尺寸与标示为FAI尺寸序号的尺寸；首件检验合格后方可进行批量生产，确保产品尺寸一致性与装配精度。
