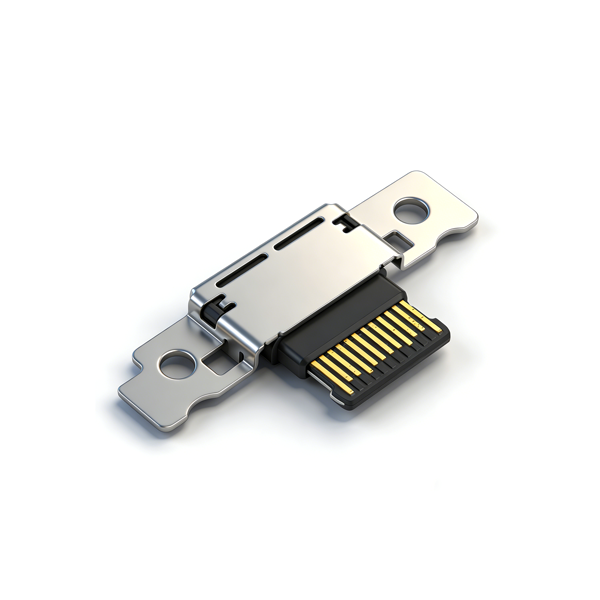

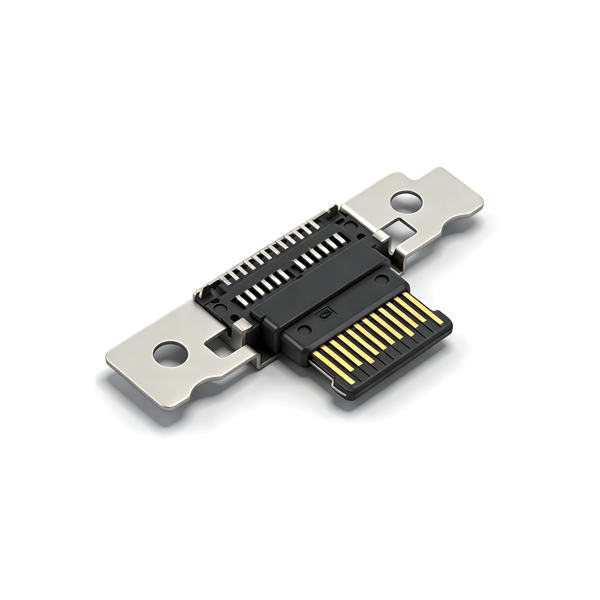

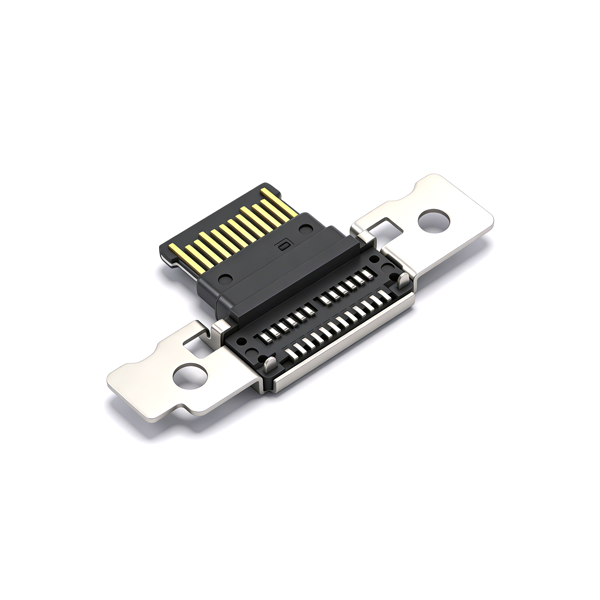

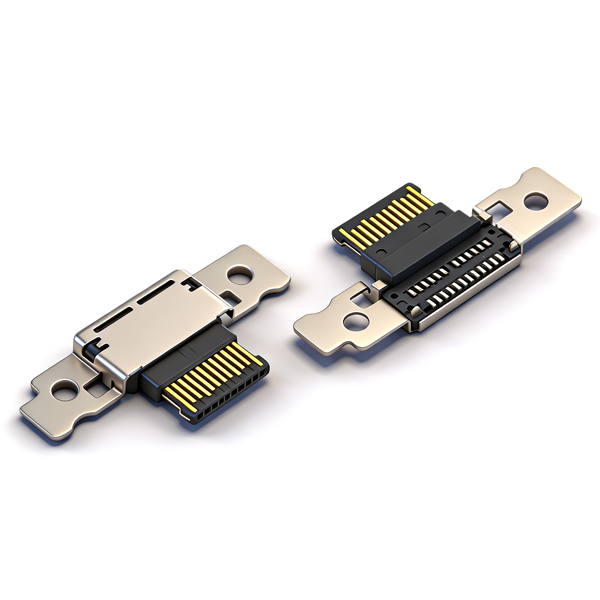

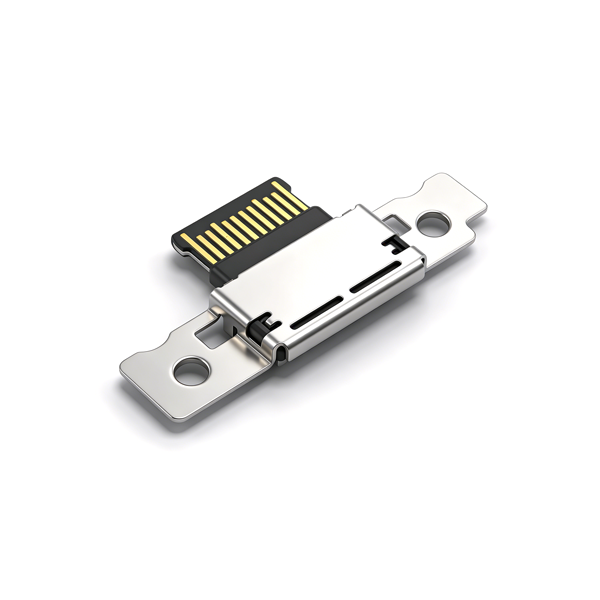

A042401A TYPE C母座24PIN 沉板0.65 后两脚插板SMT L=9.2 超薄款 露舌带锁孔 CH=0.25 三模

超薄沉板安装与焊接工艺规范：PCB板沉板槽尺寸、焊盘布局、后两脚插板孔径需严格按照图纸推荐的PCB布局设计，沉板深度精准控制0.65mm，确保产品安装后与PCB板面平齐无翘曲、无偏移；SMT贴装时需保证后两脚插板引脚与PCB孔位精准对位，贴片焊盘与引脚完全贴合，避免贴装偏移、引脚弯折、虚焊假焊；回流焊峰值温度严格控制在260℃±5℃，高温停留时间不得超过10秒，防止PA9T/LCP胶芯受热变形、不锈钢外壳镀层氧化、引脚镀金层损坏，影响超薄结构的尺寸精度与电气性能。

露舌带锁孔结构使用规范：产品采用露舌式无弹带锁孔结构，插拔时需保持Type-C公头与母座轴向对齐，沿轴向均匀施力，严禁暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止舌片弯折变形、锁孔结构损坏、内部接触件偏移，避免影响接口插拔手感、电气接触性能与使用寿命；禁止使用非标准、变形损坏、带异物的公头进行插拔，防止舌片刮损、接触件镀金层脱落。

大电流使用专项规范：本产品额定最大电流5.0A，使用时需严格匹配对应线径的导线与PCB焊盘通流设计，确保VBUS、GND大电流传输路径载流能力充足，严禁过载使用；长时间大电流工作时需做好散热设计，防止产品温升过高导致绝缘性能下降、塑料壳体老化、引脚脱焊等问题。

PCB布局与超薄设备适配要求：PCB板焊盘尺寸、沉板槽、定位孔需严格按照产品图纸设计，预留充足的公头插拔操作空间，避免产品与周边元器件、超薄设备壳体、PCB板发生物理干涉；推荐PCB布局未注公差控制在±0.05mm以内，保障超薄结构的贴装精度、焊接牢固度与生产良率；设备壳体开孔需严格匹配Type-C公头插入尺寸与产品超薄外形尺寸，机壳厚度设计需匹配沉板0.65mm结构，避免插拔时干涉损坏接口超薄舌片。

高精度尺寸管控与装配规范：本产品采用±0.02mm超高精度公差设计，装配时需严格控制装配公差，避免强行装配导致产品超薄结构变形、舌片偏移、引脚弯折；装配过程中需做好防静电保护，避免静电击穿损坏接口内部接触件与镀金镀层，影响高速数据传输性能。

编带包装与自动化上料规范：本产品采用编带卷装，1500PCS/卷，载带剥离角度需控制在165°-180°范围内，全自动贴片机上料时需严格控制吸嘴位置与吸力，避免吸嘴压力过大导致产品超薄结构变形、引脚偏移、舌片弯折；编带开封后需避免拉扯、弯折载带，防止剥离力异常、产品脱落、引脚损坏，影响上料效率与贴装精度。

储存与环境使用规范：产品需储存在干燥、无尘、无腐蚀性气体、无强紫外线照射的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、盐雾环境中，防止塑料壳体老化、金属镀层氧化、超薄舌片弹性衰减；产品开封后需尽快使用，避免长期裸露存放影响电气接触性能与结构精度。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落编带卷盘，防止载带变形、产品脱落、引脚弯折变形、超薄舌片损坏、外壳磕碰变形；周转过程中需做好防静电保护，避免静电击穿损坏接口内部接触件与镀层。
