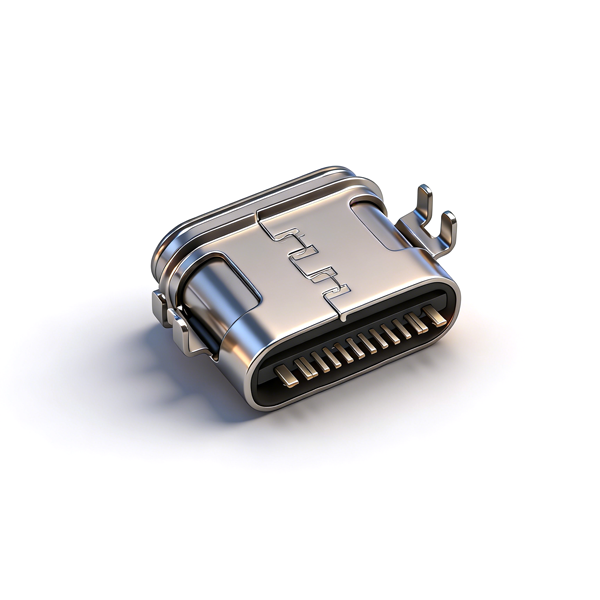

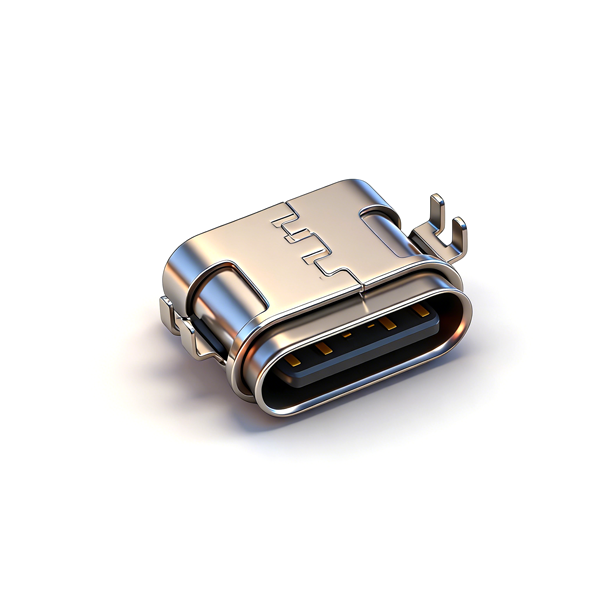

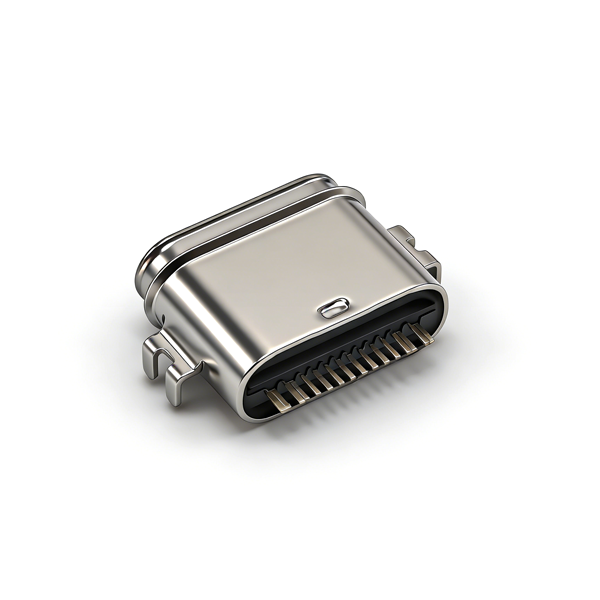

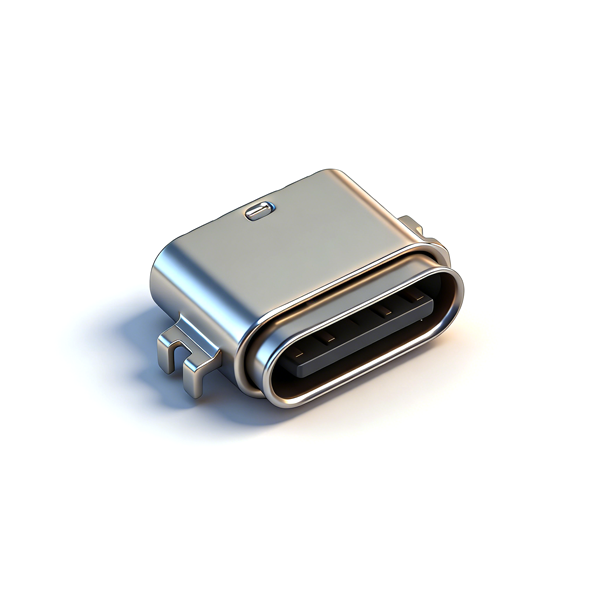

B09W1605A 防水TYPE C母座16PIN 沉板1.4 四脚插板SMT L=7.45 不锈钢 双外壳

防水性能保护规范：产品安装时需严格按照图纸组装建议图进行壳体装配，确保防水密封结构完整无破损，环保胶水涂抹均匀、密封面贴合紧密，无错位、无漏胶、无脱落；机壳设计时需注意公头插入深度，预留适配倒角，避免插不到位导致防水密封失效；安装完成后需进行防水密封性测试，确保防护性能达标，禁止在防水结构受损、密封不到位的情况下使用产品。

沉板安装与贴装焊接规范：PCB板沉板开槽尺寸、焊盘布局需严格按照图纸推荐的PCB布局设计，开槽公差需匹配沉板1.4mm深度要求，确保产品沉板安装后与PCB板面平齐、无翘曲、无偏移；SMT贴装时，需保证四脚插板与PCB插板孔精准对位，贴装引脚与焊盘完全贴合，避免贴装偏移、引脚弯折、焊盘虚焊；回流焊峰值温度需严格控制在260℃，板上峰值温度保持时间不得超过10秒，防止塑料壳体受热变形、不锈钢外壳镀层氧化、引脚接触件损坏，影响产品性能与防水效果。

PCB布局与设备适配要求：PCB板焊盘尺寸、插板孔径、沉板开槽、定位孔位置需严格按照产品图纸设计，预留充足的沉板安装空间、公头插拔操作空间，避免产品与周边电子元器件、设备壳体发生物理干涉；推荐PCB布局公差控制在±0.05mm以内，保障沉板安装的精准度、焊接牢固度与生产良率；设备壳体开孔需匹配公头插入尺寸，避免插拔时干涉损坏接口。

插拔与使用规范：产品插拔时需保持公头与母座水平对齐，沿轴向均匀施力，禁止暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止接口引脚变形、壳体开裂、内部接触件损坏、防水结构松动，避免影响产品电气性能、防水性能与使用寿命；禁止使用非标准、损坏变形的公头进行插拔，防止接口内部结构受损。

环境与储存要求：产品需储存在干燥、无尘、无腐蚀性气体、无强紫外线照射的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、盐雾环境中，防止不锈钢外壳氧化腐蚀、塑料壳体老化、接触件镀层氧化、密封性能衰减；产品开封后需尽快使用，避免长期裸露存放影响防水密封效果与电气接触性能。

适配与选型规范：本产品为1.4mm沉板16PIN防水型TYPE-C母座，仅可与匹配的标准TYPE-C公头配套使用，需根据设备壳体厚度、沉板深度需求选型，禁止与非标准、非标定制、尺寸不匹配的公头/设备进行装配使用，防止接口安装不到位、结构损坏、防水失效、电气接触不良等问题。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落编带卷盘，防止载带变形、产品脱落、引脚弯折变形、外壳磕碰损坏、防水密封结构受损；编带开封后，需避免拉扯、弯折载带，防止剥离力异常影响全自动贴片机上料效率与精准度。
