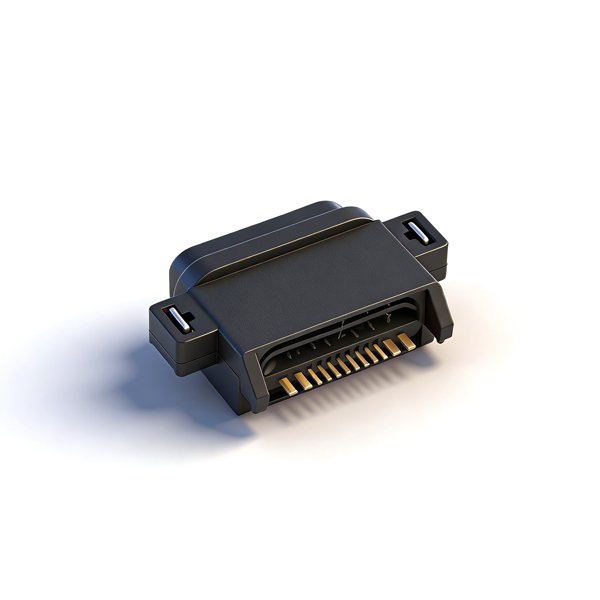

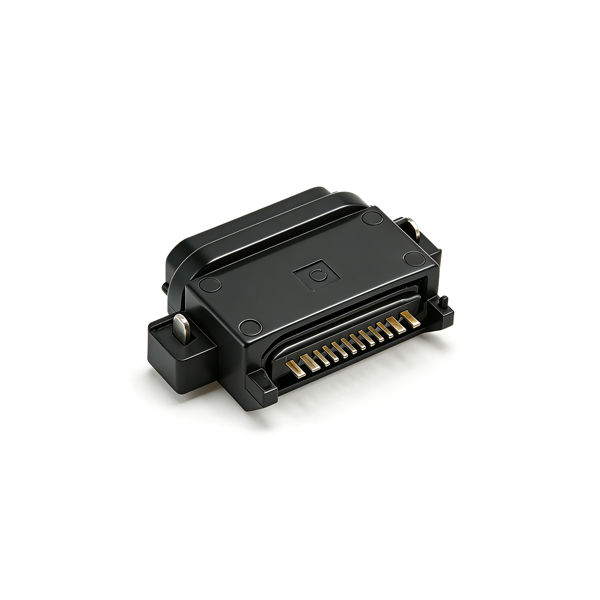

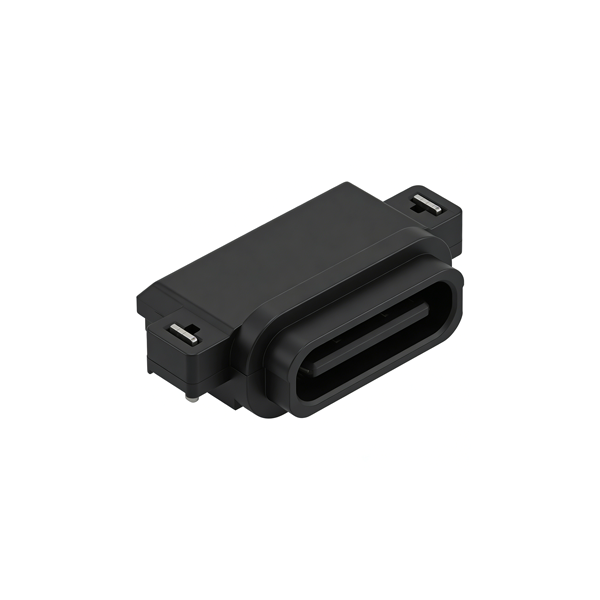

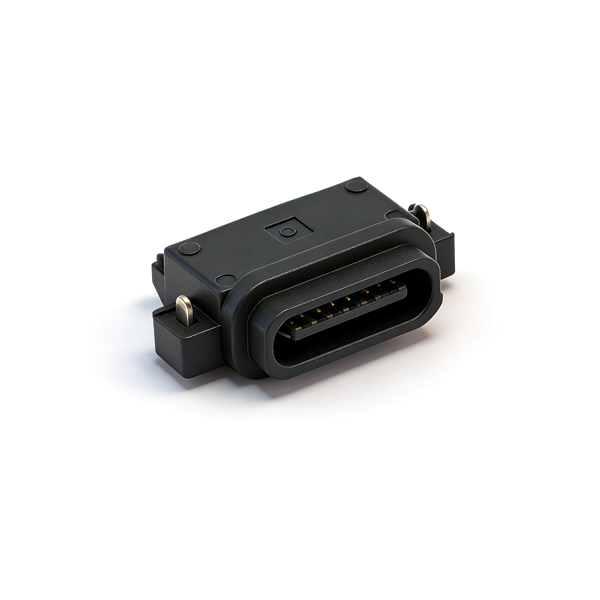

B09W1606A 防水TYPE C母座16PIN 沉板1.65 两脚插板SMT L=9.0 全塑

IPX7防水性能保护规范：产品安装时需严格按照图纸要求装配硅胶防水圈，确保防水圈为完整圆形截面、无破损、无变形、无老化，严格控制挤压量在1.0mm挤压至0.5mm~0.6mm的范围内，保证防水圈与设备壳体密封面均匀贴合、无错位、无挤压过度、无脱落；安装完成后需进行防水密封性测试，确保防护性能达标，禁止在防水结构受损、防水圈装配不到位的情况下使用产品。

插件与焊接规范：DIP插件时，需保证立式插针与PCB板插板孔精准对位，垂直插入，避免插针弯折、变形、错位，禁止暴力插装；波峰焊焊接时需严格控制焊接温度与时间，手工焊时烙铁温度需控制在350℃以内，焊接时间不超过3秒/引脚，防止PA10T塑料壳体受热变形、引脚接触件镀层损坏、防水圈高温老化失去弹性，影响产品性能与防水效果。

PCB布局与安装适配要求：PCB板焊盘尺寸、插板孔径、定位孔位置需严格按照产品图纸推荐的PCB布局设计，孔径公差需匹配插针尺寸，预留充足的立式安装空间与防水结构装配空间，避免产品与周边电子元器件、设备壳体发生物理干涉；推荐PCB布局公差控制在±0.05mm以内，保障立式插装的精准度、焊接牢固度与生产良率。

插拔与使用规范：产品插拔时需保持公头与母座水平对齐，沿轴向均匀施力，禁止暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止插针变形、壳体开裂、内部接触件损坏、防水结构松动，避免影响产品电气性能、防水性能与使用寿命。

环境与储存要求：产品需储存在干燥、无尘、无腐蚀性气体、无强紫外线照射的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、盐雾环境中，防止塑料壳体老化、硅胶防水圈失去韧性、金属镀层氧化、接触件性能衰减；产品开封后需尽快使用，避免长期裸露存放影响防水密封效果与电气接触性能。

适配与选型规范：本产品为IPX7防水型6PIN快充专用TYPE-C母座，仅可与匹配的标准TYPE-C公头配套使用，禁止与非标准、非标定制、损坏变形、带异物的公头进行插拔，防止接口内部结构损坏、接触不良、短路、防水结构受损、密封性能下降等问题。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落编带卷盘，防止载带变形、产品脱落、立式插针弯折变形、防水密封结构受损；编带开封后，需避免拉扯、弯折载带，防止剥离力异常影响全自动插件机上料效率与精准度。
