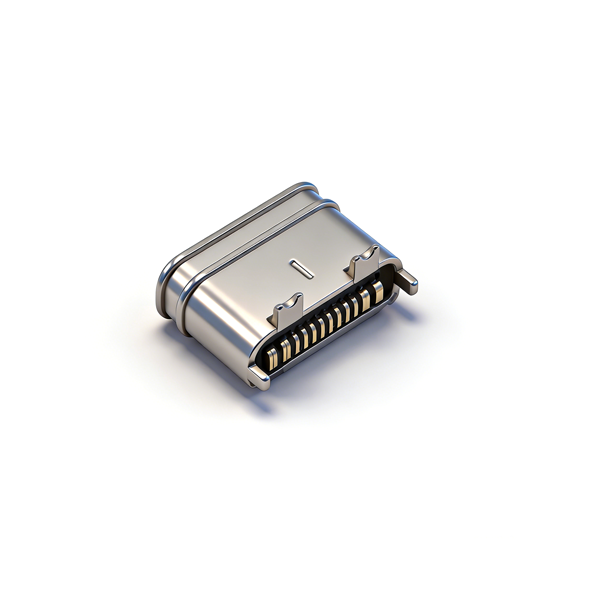

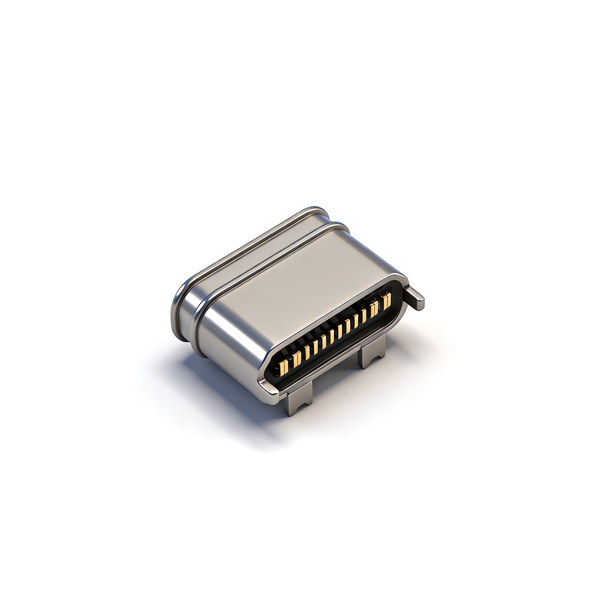

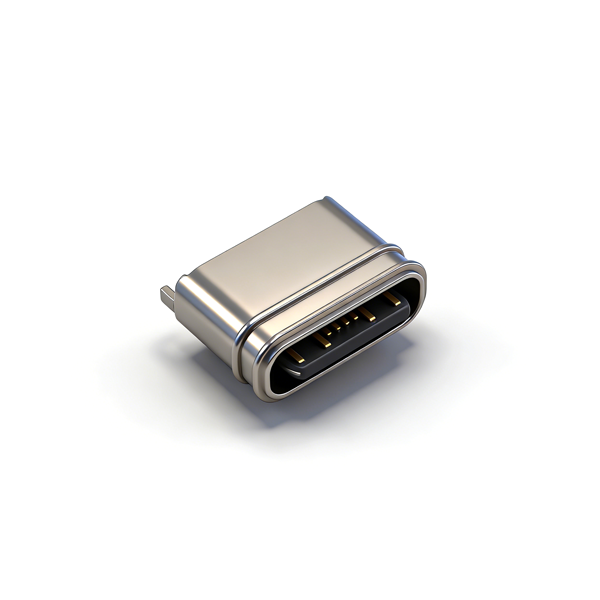

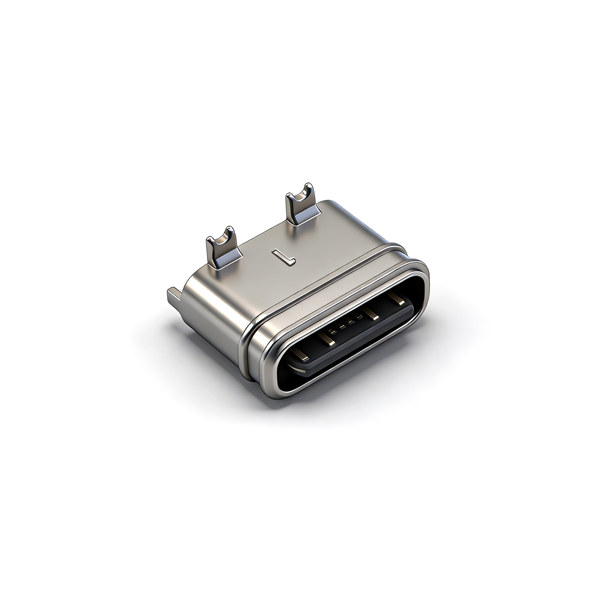

B09W1609A 防水TYPE C母座16PIN 立式两脚插板SMT L=6.5 舌片外露 带贴板脚 锌合金

IP67防水性能保护规范：产品安装时需确保白色硅胶防水圈完整无破损、无变形、无老化，严格按照图纸建议的周边干涉量与组装图纸装配，保证防水圈与设备壳体密封面均匀贴合、无错位、无挤压、无脱落、无扭曲；机壳设计时需注意公头插入深度，预留适配倒角，避免插不到位导致防水密封失效；安装完成后需进行防水密封性测试，确保防护性能达标，禁止在防水结构、防水圈受损的情况下使用产品。

贴装与焊接规范：SMT贴装时，必须保证立式两脚插板与PCB板焊盘、插板孔精准对位，同时确保贴板脚与PCB焊盘完全贴合，避免贴装偏移、焊盘错位、插脚弯折、引脚变形；回流焊峰值温度需严格控制在260℃，板上峰值温度保持时间不得超过10秒，防止耐高温塑料壳体受热变形、锌合金镀层氧化、引脚接触件损坏、硅胶防水圈高温老化失去弹性，影响产品性能与防水效果。

PCB布局与安装适配要求：PCB板焊盘尺寸、插板孔径、定位孔位置需严格按照产品图纸推荐的PCB布局设计，预留充足的立式安装空间、防水结构装配空间与舌片外露操作空间，避免产品与周边电子元器件、设备壳体发生物理干涉；推荐PCB布局公差控制在±0.05mm以内，保障立式插装的精准度、焊接牢固度与贴装良率。

插拔与使用规范：产品插拔时需保持公头与母座水平对齐，沿轴向均匀施力，禁止暴力插拔、斜向插拔、晃动插拔、横向掰扯，尤其注意保护外露舌片，避免舌片弯折、变形、断裂，同时防止立式引脚变形、壳体开裂、插板脚断裂、防水结构松动、内部接触件损坏，避免影响产品电气性能、防水性能与使用寿命。

环境与储存要求：产品需储存在干燥、无尘、无腐蚀性气体、无强紫外线照射的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、盐雾环境中，防止锌合金外壳氧化腐蚀、塑料壳体老化、硅胶防水圈失去韧性、金属镀层氧化、接触件性能衰减；产品开封后需尽快使用，避免长期裸露存放影响防水圈性能与电气接触效果。

适配与选型规范：本产品为IP67防水型16PIN TYPE-C母座，仅可与标准TYPE-C 16PIN公头配套使用，禁止与非标准、非标定制、损坏变形、带异物的公头进行插拔，防止接口内部结构损坏、接触不良、短路、防水结构受损、密封性能下降等问题。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落编带卷盘，防止载带变形、产品脱落、立式引脚弯折、外露舌片磕碰变形、防水圈脱落变形；编带开封后，需避免拉扯、弯折载带，防止剥离力异常影响全自动贴片机上料效率与精准度。
