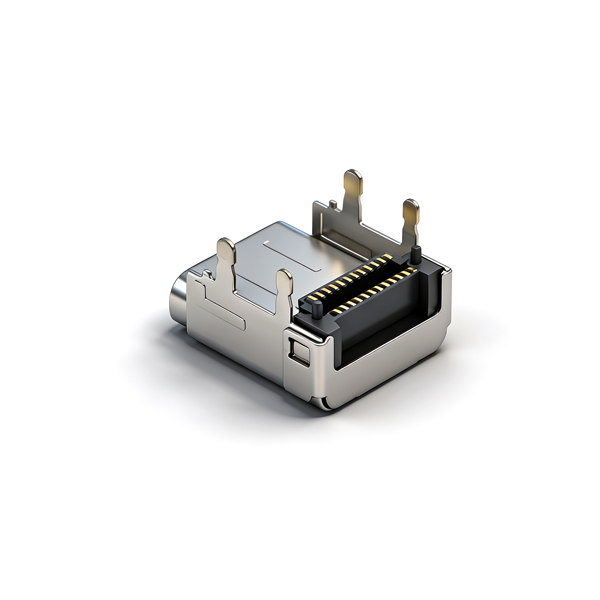

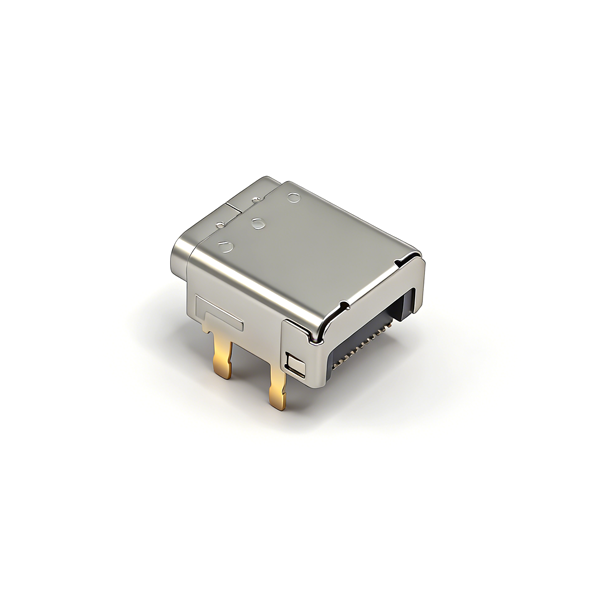

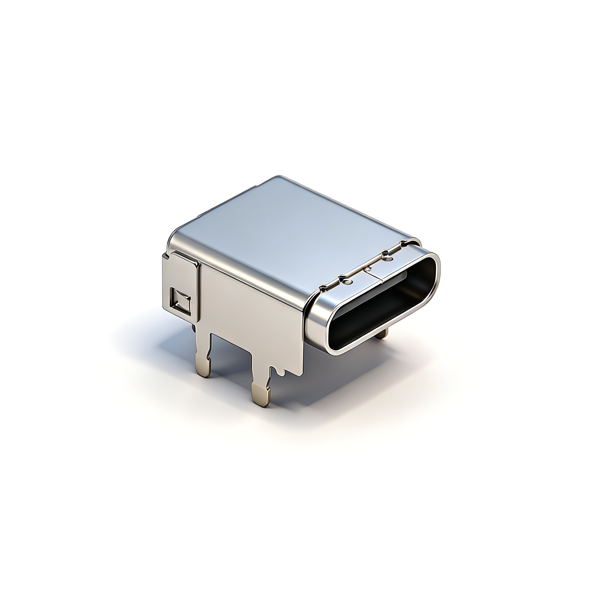

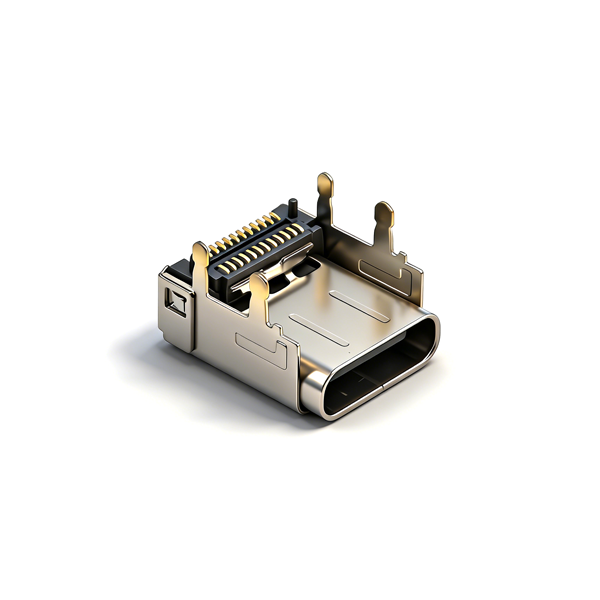

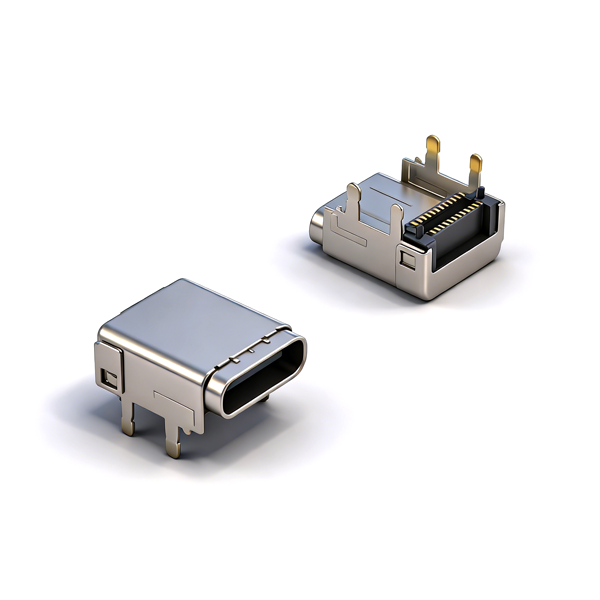

C392409A TYPE C母座24PIN 板上四脚插板SMT+SMT L=11.1 CH=3.4 双壳

板上四脚插板DIP+SMT混合焊接规范：PCB板焊盘尺寸、插板孔径、定位孔位置需严格按照图纸推荐的PCB布局设计，板上安装需确保四脚完全插入PCB通孔，同时保证表面贴装引脚与焊盘完全对齐；先完成DIP波峰焊再进行SMT回流焊，控制温度曲线防止塑料壳体受热变形、金属镀层氧化。

双壳三模有柱无弹结构防护规范：本产品采用超薄双壳三模有柱无弹结构，生产与使用过程中需避免剧烈撞击、挤压、跌落，防止内外壳分离、内部结构损坏；禁止用硬物敲击、撬动产品外壳，避免影响结构强度与屏蔽性能。

超薄高度安装空间预留要求：本产品整体高度仅3.4mm，PCB板上方需预留充足的安装空间与公头插拔操作空间，避免产品与周边电子元器件、设备壳体发生物理干涉；设备壳体开孔需严格匹配公头插入尺寸与产品安装高度。

24PIN全功能接口使用规范：本产品为24PIN全功能TYPE-C母座，支持USB3.1高速数据传输与4K音视频输出，使用时需匹配对应规格的TYPE-C公头与线材，确保高速信号传输质量；避免使用非标准线材导致信号干扰、传输速率下降或协议识别失败。

PCB布局与高速信号走线要求：PCB板焊盘尺寸、插板孔径需严格按照产品图纸设计，推荐PCB布局公差控制在±0.02mm以内；高速信号走线需按照USB3.1规范进行阻抗匹配设计，差分对走线需等长、等距，避免信号衰减与串扰。

插拔与使用规范：产品插拔时需保持公头与母座水平对齐，沿轴向均匀施力，禁止暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止超薄接口结构变形、引脚弯折、内部接触件损坏；禁止使用非标准、损坏变形、带异物的公头进行插拔。

编带包装与自动化上料规范：本产品采用编带卷装，载带首尾预留空位防护，全自动贴片机上料时需严格控制吸嘴位置与吸力，避免吸嘴压力过大导致超薄产品变形、引脚偏移；卷带运输过程中需确保包装完好，防止卷带散开、产品损坏。

环境与储存要求：产品需储存在干燥、无尘、无腐蚀性气体的环境中，储存温度控制在-40℃~+85℃，相对湿度≤75%；产品开封后需尽快使用，避免长期裸露存放导致氧化受潮，影响电气接触性能与结构强度。

适配与选型规范：本产品为24PIN板上四脚插板DIP+SMT双壳三模有柱无弹TYPE-C母座，仅可与匹配的标准TYPE-C公头配套使用；选型时需根据设备安装空间、功能需求进行选择，优先用于超薄消费电子、智能穿戴等对空间要求严苛的场景。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落卷盘，防止载带变形、产品脱落、引脚弯折变形；纸箱堆叠时需按照规范操作，避免重压导致卷盘变形、产品损坏；周转过程中需做好防静电保护。
