A031416A TYPE C母座14PIN 立式四脚插版SMT L=8.0/8.2/8.6/9.3/10.0/10.5

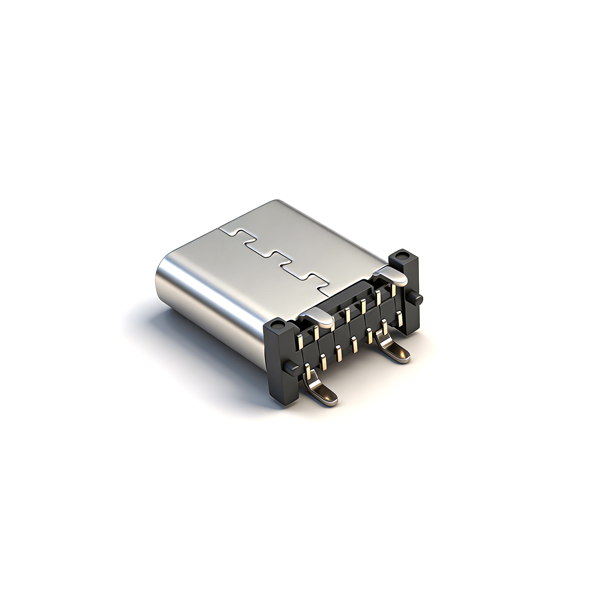

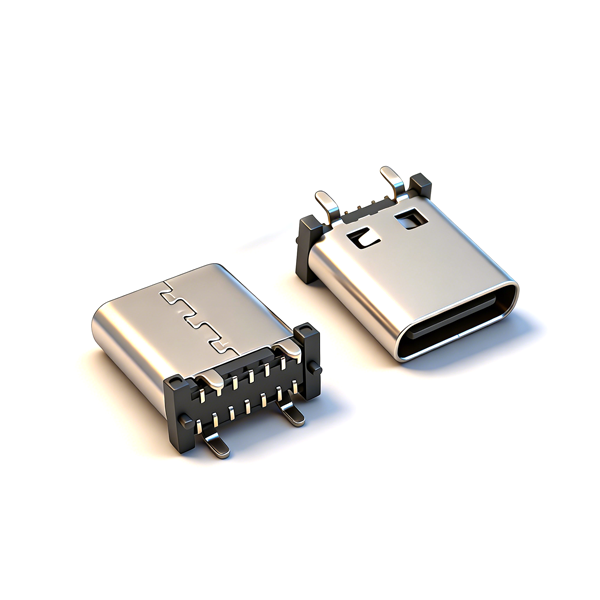

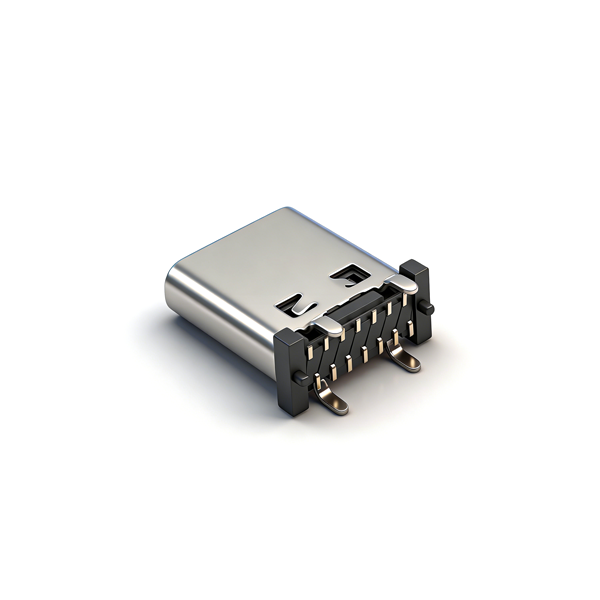

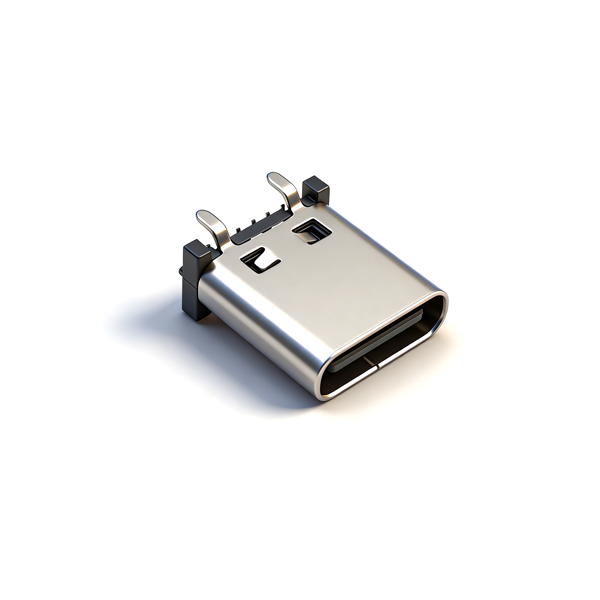

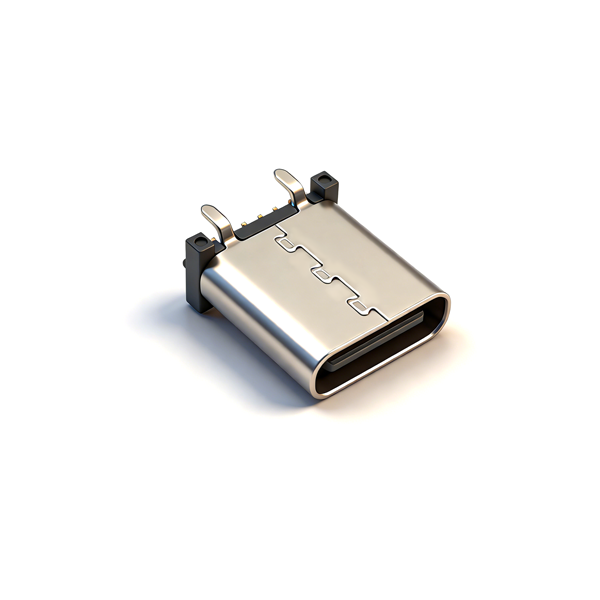

结构设计：立式四脚 SMT 插板结构，总长 10.0mm，关键尺寸含 0.70±0.05mm、1.20±0.05mm、4.45±0.10mm 等，整体尺寸精密紧凑；立式安装适配设备垂直接口需求，兼顾结构稳定性与空间适配性，避免与 PCB 板上其他元器件干涉，适配各类电子设备接口布局。

引脚布局：14PIN 核心引脚按 TYPE-C 规范布局，供电（VBUS）、接地（GND）、配置通道（CC1/CC2）、数据传输（D+/D-、Dp2/Dn2）等功能全覆盖，引脚分布科学，保障基础功能稳定实现，传输性能可靠。

核心材质：端子采用高导电金属材质，搭配多层镀层工艺，导电与抗氧化性能优异；绝缘部件采用耐高温绝缘材质，机械强度高、耐老化；整体材质符合相关标准，产品无起泡、胶熔、变色等不良现象（变形在公差范围内），保障长期使用可靠性。

工艺与环保：PCB 布局公差 ±0.05mm，适配自动化贴装产线，SMT 工艺焊接高效精准；编带包装设计，载带规格为 W=24mm、T=0.50mm、P=12.0mm，上带规格为 W=20.7mm、T=0.05mm，每卷 5000PCS；10 盘 / 箱运输，防护完善；全面符合 RoHS、REACH 环保标准，满足市场准入要求与批量生产需求。

电气参数：14PIN 核心配置，绝缘电阻≥100MΩ；端子接触点镀金≥3u"，底层镀镍≥40u"

机械参数：立式四脚插板 SMT 工艺；插拔力 5~20N；插拔耐用性适配高频使用场景（参考同系列≥10000 次循环）

物理尺寸：单位 mm，比例 1:1；总长 10.0mm；关键尺寸公差 X.xxx±0.10mm、X.xx±0.15mm、X.x±0.20mm，角度公差 ±2°；PCB 板厚适配 1.00mm

工艺要求：SMT 贴装，推荐 PCB 布局公差 ±0.05mm

环保标准：RoHS、REACH 合规

包装规格：编带包装，5000PCS / 卷；10 盘 / 箱，纸箱尺寸 390mm390mm310mm，四角加三角垫防护

贴装与焊接：贴装时确保四脚精准对位 PCB 焊盘，避免歪斜；SMT 焊接时严格控制温度与时长，防止高温损坏端子镀层及基座材质，确保焊接牢固无虚焊。

PCB 布局：严格遵循 ±0.05mm 的 PCB 布局公差，保证四脚安装点位精准，避免因布局偏差导致贴装不牢、接触不良。

插拔规范：插拔时外力保持均匀（适配 5~20N 插拔力范围），禁止暴力插拔，避免引脚变形、端子磨损，防止导电性能下降、插拔寿命缩短。

环境限制：禁止在极端温度、强酸强碱等恶劣环境中使用，防止金属部件氧化、绝缘材质老化，影响产品性能与使用寿命。

公头适配：仅搭配标准 TYPE-C 14PIN 公头使用，禁止非标准公头插拔，防止接口损坏、接触异常，影响供电与传输效果。

储存与运输：储存于干燥、通风、无腐蚀性气体的环境，避免端子氧化、基座受潮；运输时按规定堆叠并保留三角垫，防止卷盘挤压变形，保障包装完好。
