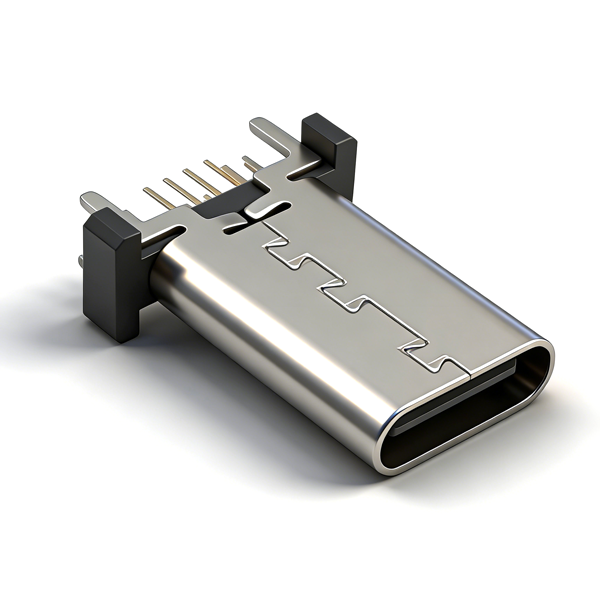

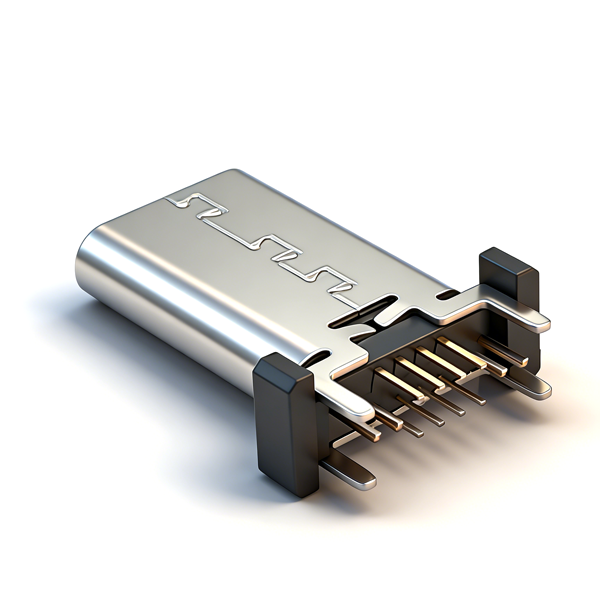

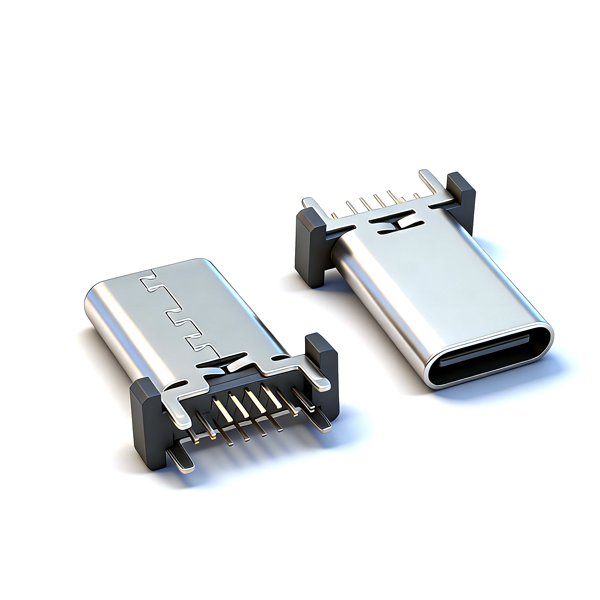

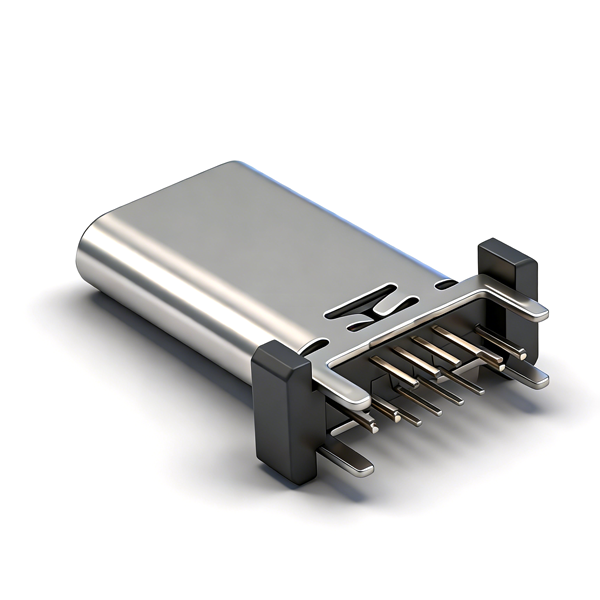

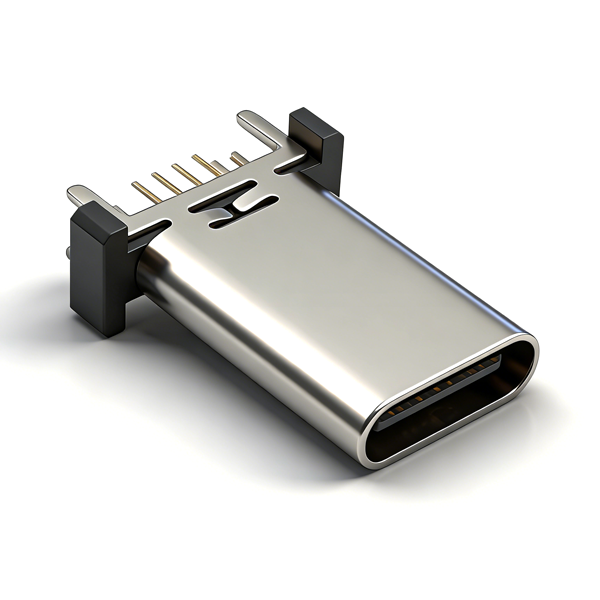

A031617A TYPE C母座16PIN 立式四脚插板DIP L=8.8/9.3/10.0/10.5/12.4/13.1/13.7/15.0/16.5/17.5/18.5/19.6/20.5/24.5

立式四脚插板DIP安装与焊接规范：PCB板焊盘尺寸、插板孔径、定位孔位置需严格按照图纸推荐的PCB布局设计，板上安装需确保四脚插板完全插入PCB通孔，确保产品安装后垂直于PCB板面、无倾斜、无偏移；DIP波峰焊时需控制焊接温度与时间，避免引脚虚焊、连锡；回流焊峰值温度需严格控制在260℃±5℃范围内，高温停留时间不得超过10秒，防止LCP塑料壳体受热变形、金属镀层氧化。

5A大电流使用专项规范：本产品额定最大电流5.0A，使用时需严格匹配对应线径的导线与PCB焊盘设计，确保大电流传输路径的通流能力，避免过载使用；长时间大电流工作时需做好散热设计，防止产品温升过高导致绝缘性能下降、塑料壳体老化、焊接点开裂。

电镀层与锡附着力防护注意事项：产品接触端子镀金层与外壳镀镍层易受尖锐物体刮损，生产与使用过程中需避免硬物接触镀层表面；引脚锡附着力≥95%，焊接前需确保引脚表面清洁无氧化，避免影响焊接质量；禁止在酸碱、盐雾等腐蚀性环境中长期裸露存放。

PCB布局与设备适配要求：PCB板焊盘尺寸、插板孔径需严格按照产品图纸设计，预留充足的立式安装空间、公头插拔操作空间，避免产品与周边电子元器件、设备壳体发生物理干涉；推荐PCB布局公差控制在±0.05mm以内，保障DIP插板安装的精准度与焊接牢固度；设备壳体开孔需严格匹配公头插入尺寸与产品立式安装高度。

插拔与使用规范：产品插拔时需保持公头与母座水平对齐，沿轴向均匀施力，禁止暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止立式接口引脚弯折、壳体开裂、内部接触件损坏；禁止使用非标准、损坏变形、带异物的公头进行插拔，防止接口内部结构受损、接触件镀金层刮损。

编带包装与自动化上料规范：本产品采用2400PCS/卷编带卷装，载带剥离角度需控制在165°~180°范围内，全自动插件机/贴片机上料时需严格控制吸嘴位置与吸力，避免吸嘴压力过大导致立式产品倾倒、引脚偏移；编带开封后需避免拉扯、弯折载带，防止剥离力异常、产品脱落、引脚损坏。

环境与储存要求：产品需储存在干燥、无尘、无腐蚀性气体的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、盐雾环境中，防止金属镀层氧化、腐蚀；产品开封后需尽快使用，避免长期裸露存放影响电气接触性能与焊接质量。

适配与选型规范：本产品为16PIN立式四脚插板DIP TYPE-C母座，总长15.0mm，仅可与匹配的标准TYPE-C公头配套使用；选型时需根据设备安装空间、电流需求、功能需求进行选择，优先用于对焊接可靠性要求高的工业、车载场景，禁止与非标准、尺寸不匹配的公头/设备装配使用。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落卷盘，防止载带变形、立式产品倾倒、引脚弯折变形；纸箱堆叠时需按照8盘/层的规范操作，避免重压导致卷盘变形、产品损坏；周转过程中需做好防静电保护。
