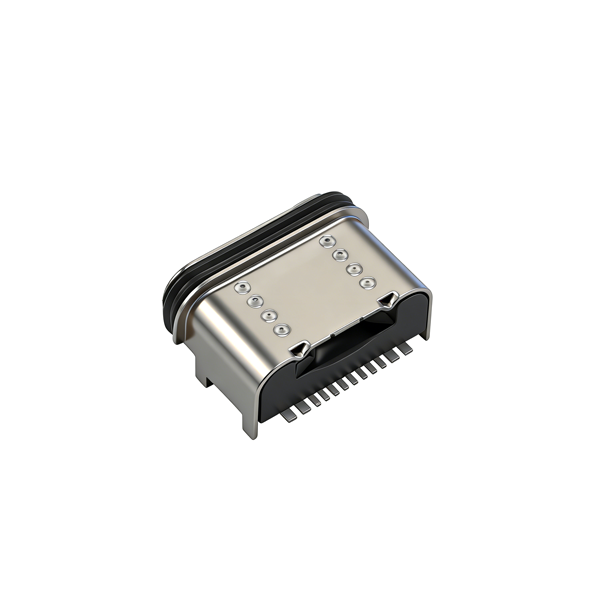

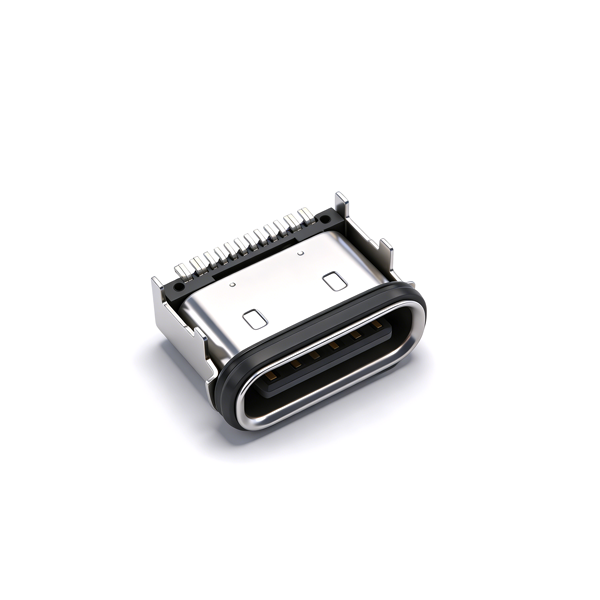

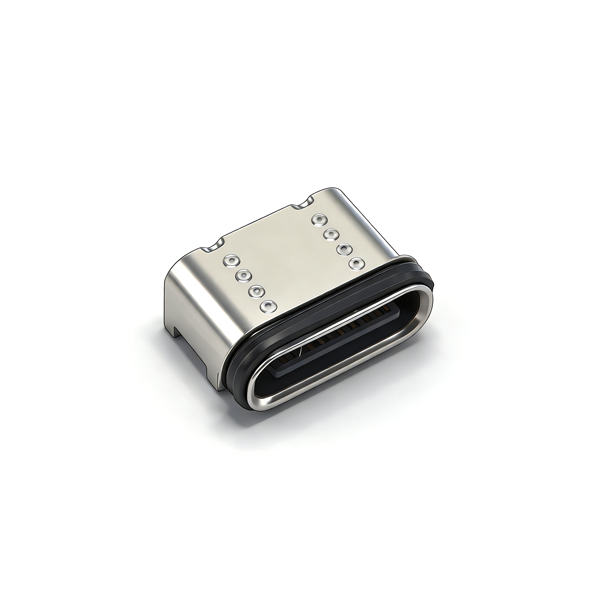

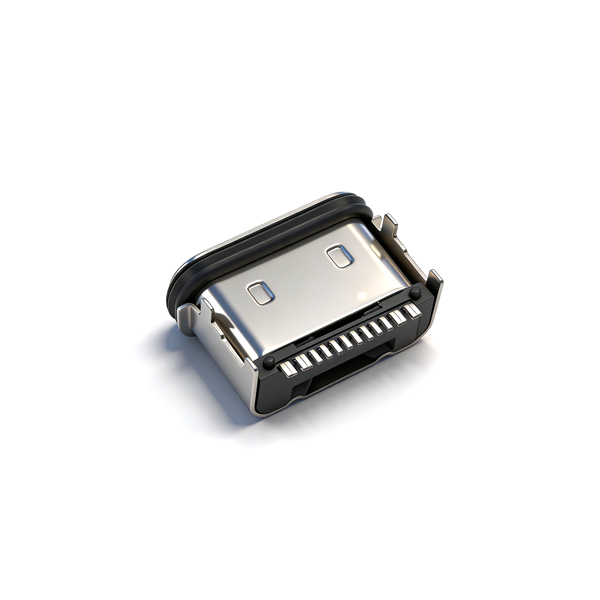

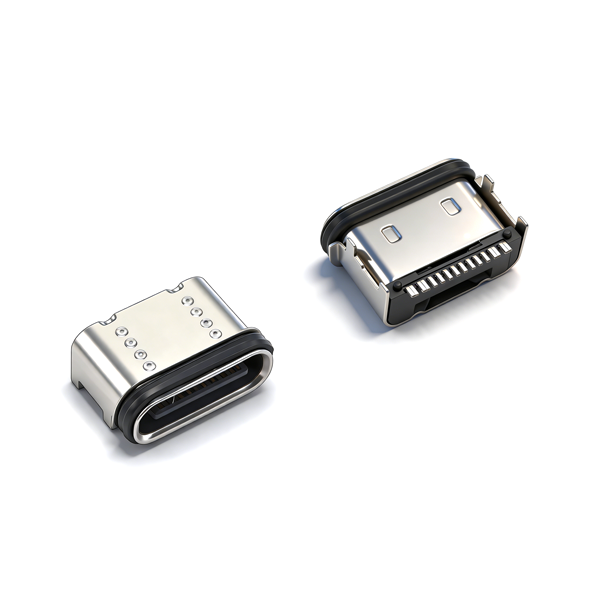

A04W1606B 防水TYPE C母座16PIN 板上四脚插板SMT L=6.7 双外壳 三模 IP68

IP68防水性能装配与焊接规范：产品采用激光焊接一体化密封结构，装配时需严格按照图纸要求安装硅胶防水圈，确保单边0.18~0.22mm干涉量精准控制，防水圈无破损、无扭曲、无老化，密封面贴合紧密无错位；面板安装需严格匹配图纸参考尺寸，保证装配位置精准，严禁装配过程中挤压、磕碰双外壳结构，避免激光焊接密封处开裂失效；装配完成后必须进行IP68级防水密封性测试，严禁防水结构受损、装配不到位的产品投入使用，尤其禁止在水下环境使用未完成密封测试的产品。

四脚插板安装与焊接工艺规范：PCB板焊盘布局、四脚插板孔径需严格按照图纸推荐的PCB布局设计，适配PCB板厚T=0.8mm，确保产品安装后与PCB板面平齐无翘曲、无偏移；SMT贴装时需保证四脚插板引脚与PCB孔位精准对位，贴片焊盘与引脚完全贴合，避免贴装偏移、引脚弯折、虚焊假焊；回流焊峰值温度严格控制在260℃±5℃，高温停留时间不得超过10秒，防止PA9T工程塑料胶芯受热变形、不锈钢双外壳镀层氧化、引脚镀金层损坏，影响产品性能与防水效果。

大电流使用专项规范：本产品额定最大电流5.0A，使用时需严格匹配对应线径的导线与PCB焊盘通流设计，确保VBUS、GND大电流传输路径载流能力充足，严禁过载使用；长时间大电流工作时需做好散热设计，防止产品温升过高导致绝缘性能下降、塑料壳体老化、防水密封失效等问题；工业级、车载场景使用时，需额外做好过流、过压保护设计，保障产品长期稳定运行。

PCB布局与设备适配要求：PCB板焊盘尺寸、定位孔需严格按照产品图纸设计，预留充足的公头插拔操作空间，避免产品与周边元器件、设备壳体、PCB板发生物理干涉；推荐PCB布局未注公差控制在±0.05mm以内，保障四脚插板结构的贴装精度、焊接牢固度与生产良率；设备壳体开孔需严格匹配Type-C公头插入尺寸与产品双外壳外形尺寸，避免插拔时干涉损坏接口，高震动场景使用时需额外做好结构加固，防止接口松脱。

三模结构插拔操作与使用规范：产品采用三模适配结构，插拔时需保持Type-C公头与母座轴向对齐，沿轴向均匀施力，严禁暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止接口引脚弯折、双外壳变形、内部接触件损坏、防水结构松动，避免影响产品电气性能、防水性能与使用寿命；禁止使用非标准、变形损坏、带异物的公头进行插拔，防止接口内部结构受损、接触件镀金层刮损。

SUS316材质耐腐蚀使用规范：产品内壳与EMI件采用SUS316不锈钢材质，具备优异的耐酸碱、耐腐蚀性能，但长期在强酸强碱、高盐雾、化工腐蚀环境中使用时，仍需做好额外防护，避免腐蚀性液体长期接触接口焊接处与密封结构，防止腐蚀导致防水失效、结构损坏。

编带包装与自动化上料规范：本产品采用编带卷装，1000PCS/卷，载带剥离角度需控制在165°-180°范围内，全自动贴片机上料时需严格控制吸嘴位置与吸力，避免吸嘴压力过大导致双外壳变形、引脚偏移；编带开封后需避免拉扯、弯折载带，防止剥离力异常、产品脱落、引脚损坏，影响上料效率与贴装精度。

储存与环境使用规范：产品需储存在干燥、无尘、无腐蚀性气体、无强紫外线照射的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、盐雾环境中，防止塑料壳体老化、硅胶防水圈失去弹性、金属镀层氧化、密封性能衰减；产品开封后需尽快使用，避免长期裸露存放影响防水密封效果与电气接触性能。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落编带卷盘，防止载带变形、产品脱落、引脚弯折变形、双外壳磕碰损伤、激光焊接密封结构受损；周转过程中需全程做好防静电保护，避免静电击穿损坏接口内部接触件与镀金镀层，影响高速数据传输与快充协议通信稳定性。
