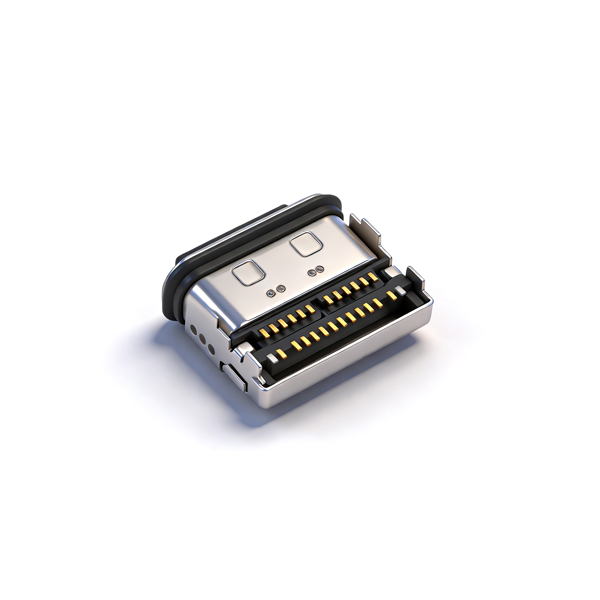

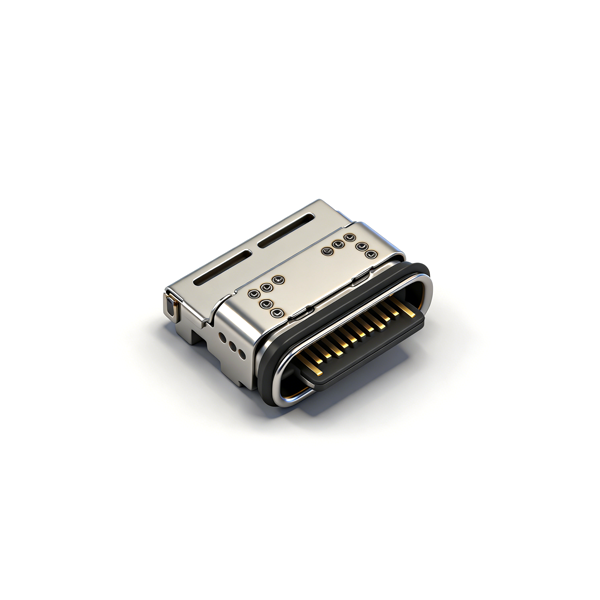

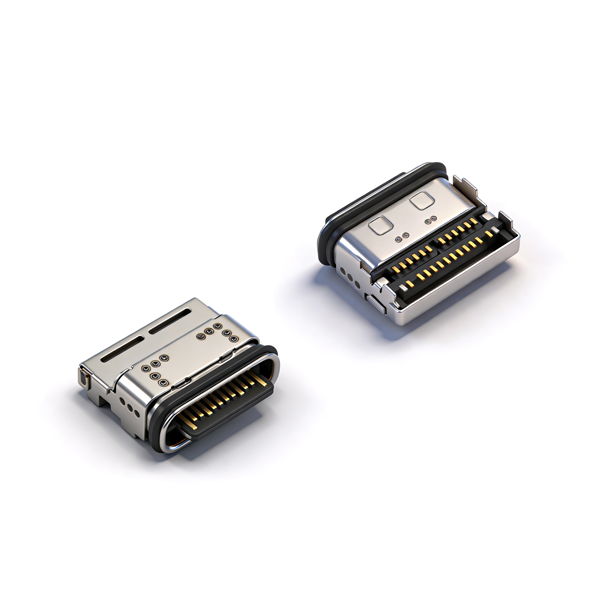

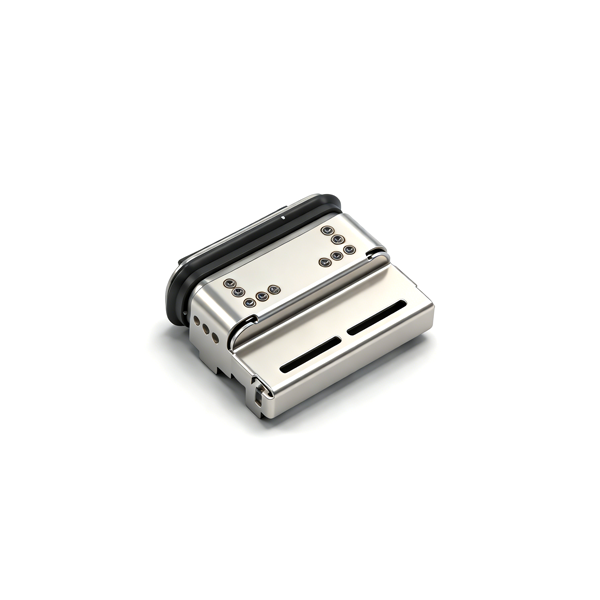

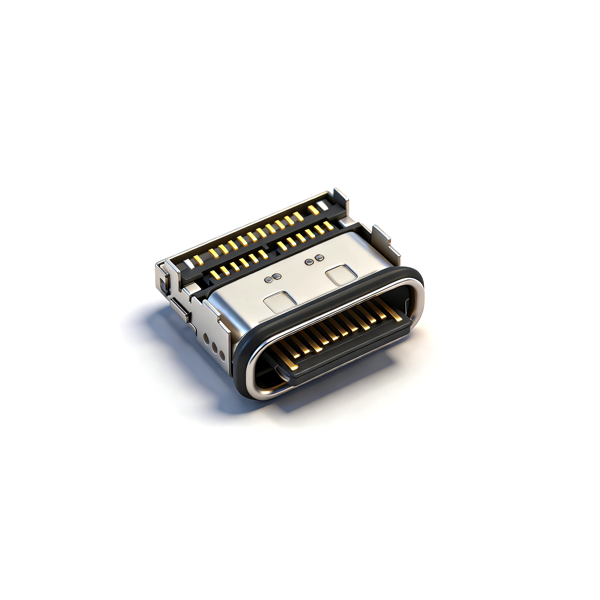

A04W2404A 防水TYPE C母座24PIN 板上四脚插板SMT+SMT L=8.65 舌片外露 不带凸点15U+5U 锌合金 IPX8

IPX8防水性能装配规范：产品装配时需严格按照图纸要求完成全密封结构装配，确保防水密封面无破损、无杂质、无错位，密封胶圈压缩量均匀可控；面板安装需严格匹配图纸参考尺寸，保证装配位置精准，装配完成后需进行IPX8级防水密封性测试，严禁防水结构受损、装配不到位的情况下投入使用，尤其禁止在水下环境使用未完成密封测试的产品。

板上安装与焊接工艺规范：PCB板焊盘布局、四脚插板孔径需严格按照图纸推荐的PCB布局设计，确保产品安装后与PCB板面平齐无翘曲、无偏移；SMT贴装时需保证四脚插板引脚与PCB孔位精准对位，双排贴片焊盘与引脚完全贴合，避免贴装偏移、引脚弯折、虚焊假焊；回流焊峰值温度严格控制在260℃±5℃，高温停留时间不得超过10秒，防止高温工程塑料胶芯受热变形、不锈钢外壳镀层氧化、引脚镀金层损坏，影响产品性能与防水效果。

大电流高电压使用专项规范：本产品额定最大电流5.0A、额定最大电压24.0V，使用时需严格匹配对应线径的导线与PCB焊盘通流设计，确保大电流传输路径载流能力充足，高压场景下需做好绝缘防护设计，严禁过载、过压使用；长时间大电流工作时需做好散热设计，防止产品温升过高导致绝缘性能下降、塑料壳体老化、防水密封失效等问题。

PCB布局与设备适配要求：PCB板焊盘尺寸、定位孔需严格按照产品图纸设计，预留充足的公头插拔操作空间，避免产品与周边元器件、设备壳体、PCB板发生物理干涉；推荐PCB布局未注公差控制在±0.05mm以内，保障贴装精度、焊接牢固度与生产良率；设备壳体开孔需严格匹配Type-C公头插入尺寸与产品外形尺寸，避免插拔时干涉损坏接口外露舌片。

舌片外露结构插拔使用规范：产品采用舌片外露无凸点结构，插拔时需保持Type-C公头与母座轴向对齐，沿轴向均匀施力，严禁暴力插拔、斜向插拔、晃动插拔、横向掰扯，防止外露舌片弯折变形、内部接触件偏移、引脚脱焊，避免影响接口插拔手感、电气接触性能与使用寿命；禁止使用非标准、变形损坏、带异物的公头进行插拔，防止舌片刮损、接触件镀金层脱落。

镀金触点防护与使用规范：本产品端子采用15U+5U加厚镀金工艺，储存与使用过程中需避免尖锐物体刮擦接触区域，禁止用手直接触碰触点，防止汗液、油污污染镀金层导致氧化、接触不良；生产周转过程中需全程做好防静电保护，避免静电击穿损坏镀金镀层与内部接触件，影响高速数据传输与快充协议通信稳定性。

编带包装与自动化上料规范：本产品采用编带卷装，1000PCS/卷，载带剥离角度需控制在165°-180°范围内，全自动贴片机上料时需严格控制吸嘴位置与吸力，避免吸嘴压力过大导致产品外露舌片变形、引脚偏移；编带开封后需避免拉扯、弯折载带，防止剥离力异常、产品脱落、引脚损坏，影响上料效率与贴装精度。

储存与环境使用规范：产品需储存在干燥、无尘、无腐蚀性气体、无强紫外线照射的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、盐雾环境中，防止塑料壳体老化、金属镀层氧化、密封性能衰减；产品开封后需尽快使用，避免长期裸露存放影响防水密封效果与电气接触性能。

运输与周转规范：产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落编带卷盘，防止载带变形、产品脱落、引脚弯折变形、外露舌片损坏、外壳磕碰变形；周转过程中需做好防静电保护，避免静电击穿损坏接口内部接触件与镀层。
